Impianto tedesco di bioetanolo sceglie AlfaCond per la flessibilità di processo
L’impianto di bioetanolo CropEnergies Bioethanol GmbH (precedentemente Südzucker Bioethanol) ha installato quattro scambiatori di calore a piastre AlfaCond per diverse operazioni di condensazione. Un AlfaCond 600 funziona come condensatore del prodotto finale e due AlfaCond 800 operano in parallelo come condensatori di spurgo.
DATA 2026-02-02L’impianto di bioetanolo CropEnergies Bioethanol GmbH (precedentemente Südzucker Bioethanol) ha installato quattro scambiatori di calore a piastre AlfaCond per diverse operazioni di condensazione. Un AlfaCond 600 funziona come condensatore del prodotto finale e due AlfaCond 800 operano in parallelo come condensatori di spurgo. Inoltre, un AlfaCond 400 è installato come condensatore flash per il sistema di evaporazione utilizzato nella produzione di un sottoprodotto destinato all’alimentazione animale. La competenza applicativa di Alfa Laval, unita alla facilità di installazione e alla flessibilità di estensione degli AlfaCond, sono stati fattori chiave per CropEnergies nella scelta di questi condensatori.
Nel 2006, si è resa necessaria un’aumento della capacità di condensazione su un condensatore finale di etanolo. A causa dello spazio limitato per l’installazione, l’estensione degli scambiatori di calore a fascio tubiero (STHE) esistenti non era un’opzione.
AlfaCond, facile da trasportare e installare
Il Project Manager, Dr. Angermann, ha consultato Alfa Laval e CropEnergies ha acquistato uno scambiatore di calore a piastre AlfaCond 600 per questa funzione. La decisione è stata fortemente influenzata dalla struttura compatta dell’AlfaCond e dalla facilità di installazione. Sarebbe stato molto complicato trasportare e installare un condensatore STHE più grande nello spazio disponibile. Secondo il Dr. Angermann, il grande collegamento di ingresso unico dell’AlfaCond ha semplificato notevolmente la tubazione. Altri fattori importanti sono stati la flessibilità di estensione dell’AlfaCond e la minore perdita di pressione sul lato vapore grazie al design speciale dell’AlfaCond rispetto a uno scambiatore di calore a piastre tradizionale.

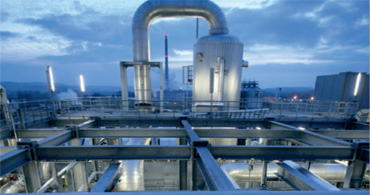

L’impianto CropEnergies Bioethanol di Zeitz, Germania, ha attualmente una capacità totale di 360.000 m3 di etanolo all’anno.
Condensatore flash per il sistema di evaporazione
Soddisfatto delle prestazioni dell’AlfaCond 600, il Dr. Angermann ha consultato nuovamente Alfa Laval l’anno successivo. Nell’impianto di Zeitz viene utilizzato un sistema di evaporazione per concentrare le vinacce, che successivamente vengono essiccate e vendute come mangime per animali. Era necessario installare un piccolo condensatore flash per bilanciare il carico di vapore sugli evaporatori finali.
Il design compatto e quindi il peso ridotto rispetto agli STHE sono stati fattori significativi nella scelta di uno scambiatore di calore a piastre. È stato installato un AlfaCond 400 poiché la linea esistente da 400 mm poteva essere collegata direttamente all’ingresso dell’unità.
Unità AlfaCond 800 installate come condensatori di spurgo
Nel 2007 CropEnergies Bioethanol ha deciso di sostituire un condensatore di spurgo STHE esistente per eliminare un collo di bottiglia nella fase di recupero dei setacci molecolari. Poiché il condensatore di spurgo funziona sotto vuoto basso, talvolta inferiore a 100 mbar, era essenziale installare un’unità con una perdita di pressione molto bassa sul lato vapore.
Inoltre, il condensatore doveva essere in grado di adattarsi rapidamente ai cambiamenti provenienti dai setacci molecolari. In caso contrario, vi era il rischio di compromettere la qualità del processo di disidratazione, che rappresenta la fase finale della produzione di etanolo.
Basandosi sull’esperienza positiva con AlfaCond, il Dr. Angermann ha valutato la sostituzione dei condensatori STHE con la tecnologia a piastre di Alfa Laval. Alfa Laval ha suggerito due unità AlfaCond 800, funzionanti in parallelo come un’unica unità, una soluzione che è costata meno rispetto all’acquisto di un nuovo condensatore STHE.
Ancora una volta, i fattori determinanti per il Dr. Angermann sono stati il grande ingresso dell’AlfaCond e la bassa perdita di pressione sul lato vapore.
Soluzioni di processo flessibili fondamentali
Per un impianto giovane come CropEnergies Bioethanol a Zeitz è fondamentale avere soluzioni di processo flessibili. È difficile prevedere cosa accadrà nel processo reale rispetto alla pianificazione teorica. La flessibilità e la possibilità di estensione sono grandi vantaggi degli scambiatori di calore a piastre AlfaCond rispetto alle unità a fascio tubiero."
- Dr. Angermann
Prodotto
La condensazione svolge un ruolo fondamentale nei processi industriali di praticamente ogni settore, inclusi energia, chimica e alimentare.
Informazioni di prodotto
Condensatore AlfaCond
AlfaCond è il primo condensatore a piastre al mondo progettato specificamente per la condensazione di vapori a bassa pressione. Può essere utilizzato in una vasta gamma di settori industriali.
Caratteristiche e vantaggi
- Compatto: ingombro ridotto, bassi costi di installazione
- Un grande ingresso vapore per una tubazione semplificata
- Elevata turbolenza: minore incrostazione sul lato acqua di raffreddamento
- Facile da pulire chimicamente o meccanicamente
Pronto per le esigenze future
Quando è necessaria una maggiore capacità, AlfaCond può essere ampliato semplicemente aggiungendo piastre. In questo modo, AlfaCond può essere adattato rapidamente e facilmente agli aumenti di produzione e ai cambiamenti di processo. In questi casi, AlfaCond rappresenta un’alternativa altamente conveniente rispetto alla tecnologia a fascio tubiero.
