Climatizzazione esclusiva

Il sistema di raffreddamento impiega tre refrigeratori Trane ad acqua con compressori centrifughi (ciascuno con una capacità di refrigerazione di 887 tonnellate), raffreddati da abbondante acqua marina gratuita prelevata da un pozzo vicino all’oceano. I condensatori di ciascuno di questi refrigeratori/compressori sono raffreddati da due scambiatori di calore Alfa Laval M10 con piastre in titanio, per un totale di sei scambiatori utilizzati per i condensatori. Questa soluzione risulta molto più economica rispetto ad altre alternative possibili. Il titanio viene utilizzato per prevenire la corrosione causata dall’acqua marina.

Altri due scambiatori di calore M15 con piastre in titanio vengono utilizzati per riscaldare le piscine dell’hotel, sfruttando l’acqua calda di scarico dei condensatori come agente termico.

Tecnologia comprovata

Per il contractor locale Tecnoterma, che collabora da anni con Alfa Laval, l’affidabilità del sistema e il suo ingombro ridotto hanno aperto la strada a installazioni simili di climatizzazione in altri quattro resort della Riviera Maya a Cancún. L’ultima di queste è stata realizzata nel 2007.

Scambio facilitato

Durante la fase di progettazione dell’installazione originale presso il Cancún Palace Resorts, si era valutato un sistema tradizionale con torre di raffreddamento invece di condensatori raffreddati ad aria. La scelta è ricaduta su quest’ultimo sistema principalmente per il rischio che il clima marino aggressivo potesse causare la corrosione delle alette. È emerso rapidamente che il sistema a scambiatori di calore a piastre offriva vantaggi significativi rispetto al sistema con torre di raffreddamento.

Questi vantaggi includono: nessuna evaporazione, sistema a circuito chiuso (importante in una zona con scarsità di acqua dolce come Cancún), nessun costo per l’acqua di raffreddamento, nessuna necessità di trattamento dell’acqua, assenza di cinghie delle ventole e manutenzione minima.

Risparmio energetico

I condensatori Trane ad acqua hanno un’efficienza di 0,436 kW/TR, mentre quelli Trane ad aria hanno un’efficienza di 1,16 kW/TR. Questo si traduce in un risparmio del 62% nel consumo energetico quando si utilizza solo il refrigeratore ad acqua. Va inoltre considerato che i condensatori scaricano calore per le piscine di acqua calda, recuperando almeno -6,67 °C (20 °F) in questo sistema.

Inoltre, la temperatura impostata dell’acqua in un sistema di climatizzazione basato su scambiatori di calore a piastre e raffreddamento ad acqua marina è di 5 °C (41 °F), rispetto ai 12 °C (53,5 °F) di un sistema con torre di raffreddamento. Una stima generale del consumo elettrico del refrigeratore indica che, per ogni grado Celsius in meno della temperatura dell’acqua del condensatore, si ottiene una riduzione del consumo dell’1-1,5%.

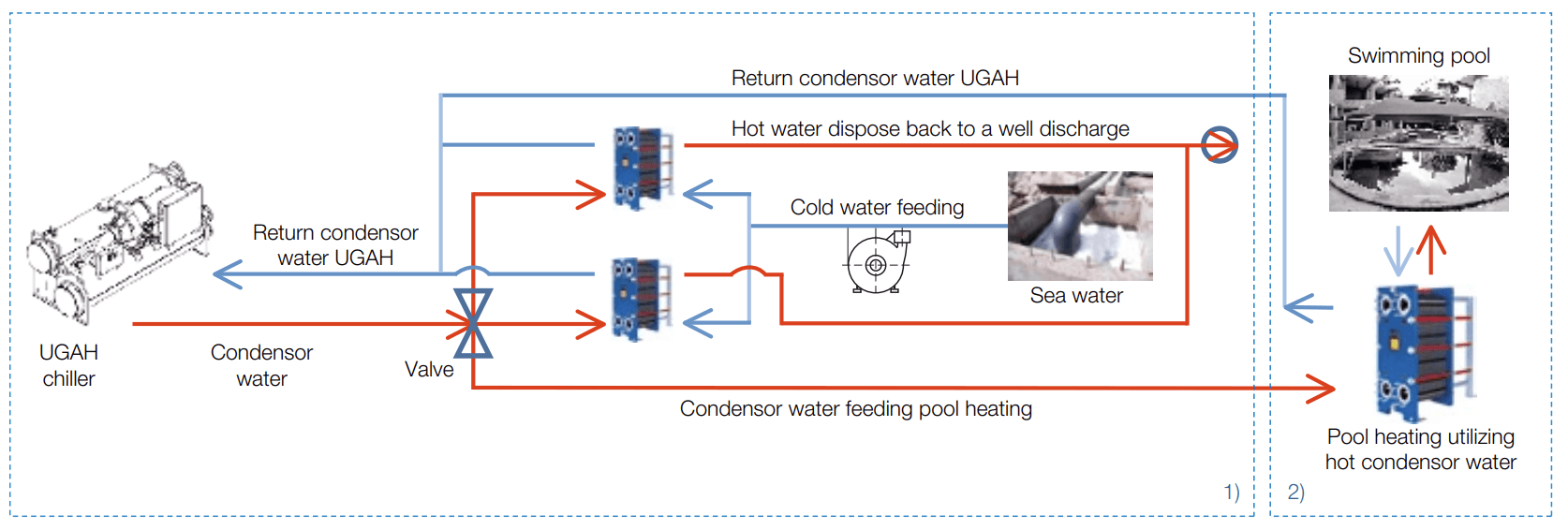

Schema simbolico del flusso del sistema. Il lato refrigeratore/condensatore del sistema 1) in realtà consiste in tre sistemi identici collegati. Il lato riscaldamento piscine 2) in realtà consiste in due sistemi identici collegati.
