Riduce l’impronta di carbonio passando all’ammoniaca.

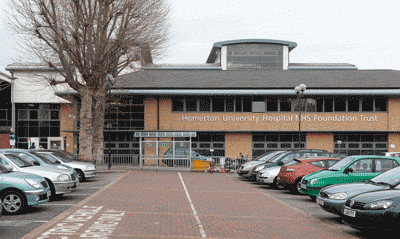

Dopo il passaggio a un nuovo sistema di raffreddamento a base di ammoniaca, basato su scambiatori di calore Alfa Laval, l’Homerton University Hospital ha aumentato la capacità di raffreddamento del 50%, ridotto significativamente la carica di refrigerante e diminuito il proprio impatto ambientale complessivo. 🌱❄️

Inizialmente, l’ospedale era titubante nell’utilizzare refrigeranti naturali nel proprio sistema di raffreddamento, ma una combinazione di efficacia superiore, riduzione dei gas serra e caratteristiche di sicurezza avanzate li ha convinti ad adottare un nuovo sistema alimentato ad ammoniaca.

Moduli Aquachill con scambiatori AlfaNova

Il nuovo sistema è stato progettato e installato da J&E Hall, uno dei clienti Alfa Laval, e comprende due moduli di refrigerazione J&E Hall Aquachill basati su scambiatori di calore Alfa Laval. Ciascun modulo fornisce una capacità di raffreddamento di 0,5 MW. Realizzati su uno skid progettato appositamente e completi di tutti i controlli, ogni modulo Aquachill include uno scambiatore di calore AlfaNova interamente in acciaio inox, due scambiatori di calore a piastre twin frame M10BW per evaporazione e condensazione, e un separatore di liquido U-Turn.

Collegato a due dry cooler da 612 kW montati sul tetto, il sistema fornisce raffreddamento ad aree vitali dell’ospedale come le sale operatorie, il reparto maternità e le unità di terapia intensiva.

Carica di refrigerante ridotta di un terzo

Grazie al design modulare e all’uso dei separatori U-Turn, la carica di refrigerante è inferiore del 33% rispetto a un sistema convenzionale ad ammoniaca. Di conseguenza, il sistema non solo garantisce un raffreddamento altamente efficiente, ma elimina anche le emissioni di gas serra. Un programma di arresto di sicurezza assicura che eventuali perdite vengano contenute all’interno del sistema, una caratteristica fondamentale dato il contesto sensibile.

Steve Gowing, Applications Engineer, J&E Hall: “Le caratteristiche di sicurezza integrate nel sistema garantiranno che, in caso di perdita, nemmeno una goccia di ammoniaca possa fuoriuscire nell’atmosfera.”

“Con la transizione, oltre 300 kg di R22 sono stati sostituiti con poco più di 50 kg di ammoniaca. E nonostante la grande riduzione di refrigerante, l’ospedale ha ottenuto un aumento del 50% della capacità di raffreddamento.”

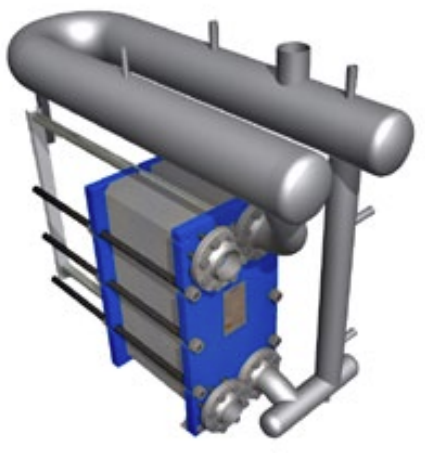

Separatori di liquido U-Turn compatti

Poiché il sistema veniva installato mentre il vecchio impianto di raffreddamento J&E Hall da 340 kW veniva dismesso, il nuovo sistema doveva essere sufficientemente compatto da poter essere collocato nella stessa sala macchine per il periodo di sovrapposizione.

Elemento centrale della compattezza delle unità Aquachill sono i separatori di liquido U-Turn, progettati specificamente per adattarsi al telaio dello scambiatore/evaporatore. Questo offre un vantaggio significativo rispetto ai tradizionali serbatoi di accumulo, generalmente molto più grandi e pesanti.

“Utilizzato in combinazione con l’evaporatore a piastre, mantiene i vantaggi di un sistema a termosifone ma con un volume di refrigerante molto più ridotto nel chiller, simile a un’unità DX,” afferma Dave Ball, Engineering Director di J&E Hall, chiaramente impressionato dalla semplicità del sistema.

“È come una torre di raffreddamento a secco, che ci permette di mantenere il refrigerante ammoniaca all’interno del gruppo frigorifero, invece di utilizzare un condensatore remoto. Anche questo rende la carica di ammoniaca più piccola e più facile da contenere. Inoltre, l’intero sistema è racchiuso in pannelli acustici, riducendo il rumore e migliorando la sicurezza.”
