Sistema di raffreddamento a libero raffreddamento ad alta efficienza energetica per il grattacielo più alto del Sud America.
Alfa Laval fornisce le apparecchiature di raffreddamento al più alto edificio del continente.La soluzione ad alta efficienza energetica è la prima nel suo genere in Sud America.
DATA 2026-02-02Quando sarà completato, il Costanera Center di Santiago, capitale del Cile, con i suoi 300 metri di altezza sarà l’edificio più alto del Sud America e il secondo più alto dell’emisfero australe. Alfa Laval sta fornendo una soluzione di raffreddamento per il progetto che prevede l’utilizzo di acqua fredda da un fiume vicino. Il risultato è un sistema di free cooling unico ed efficiente dal punto di vista energetico.
L’edificio è diventato un simbolo dell’economia in Cile,
- Sergio Cerda, Sales Engineer Refrigeration and Cooling presso Alfa Laval Chile.
Alfa Laval Chile fornisce componenti per il sistema di raffreddamento di tutti e quattro gli edifici. “Cencosud si è rivolta a noi per la nostra esperienza,” afferma Sergio Cerda. “Ci hanno chiesto quali opzioni esistessero per utilizzare l’acqua del fiume, che in inverno può raggiungere i 6 gradi Celsius, per il raffreddamento. Abbiamo condotto uno studio e proposto alcune alternative.”
La soluzione adottata utilizza l’acqua del vicino Canal San Carlos. Si ritiene che sia la prima volta che l’acqua di un fiume viene utilizzata in questo modo per il raffreddamento in Sud America.
“L’utilizzo dell’acqua del fiume rende il sistema molto efficiente dal punto di vista energetico,” dice Sergio Cerda. “In questo modo, il cliente risparmia molta energia.”
Raffreddamento continuo
Per garantire le prestazioni del sistema, Cencosud ha ordinato la soluzione ALF Filter in ciascuno dei sei scambiatori di calore M30, per assicurare un funzionamento continuo e massimizzare la durata degli scambiatori di calore a piastre.
Due delle sfide del progetto sono state lo spazio limitato disponibile per l’installazione delle apparecchiature e l’altezza degli edifici. La soluzione Alfa Laval ha incluso l’installazione di 16 rompipressione – quattro in ciascun edificio, circa a metà altezza – per alleviare la pressione dell’acqua generata in edifici così alti.
Dettagli del prodotto
Informazioni sugli scambiatori di calore a piastre con guarnizione
Gli scambiatori di calore a piastre Alfa Laval, grazie alla loro compattezza e affidabilità anche ad alte pressioni, sono ideali per l’utilizzo in edifici alti come il Costanera Center. Offrono un’elevata efficienza energetica grazie a un alto coefficiente di scambio termico; si adattano a spazi ridotti con un carico pari a un sesto rispetto a un corrispondente scambiatore a fascio tubiero; e i costi di manutenzione sono contenuti grazie all’accesso facilitato, alla rapida sostituzione delle parti e alla pulizia veloce in loco. Facili da installare e senza necessità di fondazioni in cemento, gli scambiatori di calore a piastre Alfa Laval fungono anche da rompipressione tra le diverse zone degli edifici alti.
Informazioni sul Filtro Alfa Laval (ALF)
Il filtro ALF funziona come parte integrante di un sistema di raffreddamento, rimuovendo i detriti che possono sporcare e ostruire gli scambiatori di calore a piastre e apparecchiature simili. Il filtro protegge tutte le apparecchiature a valle, garantendo migliori prestazioni, una maggiore durata, più tempo di operatività e costi di manutenzione ridotti. Il filtro a lavaggio automatico ALF pulisce l’acqua del fiume in questa applicazione di free cooling.

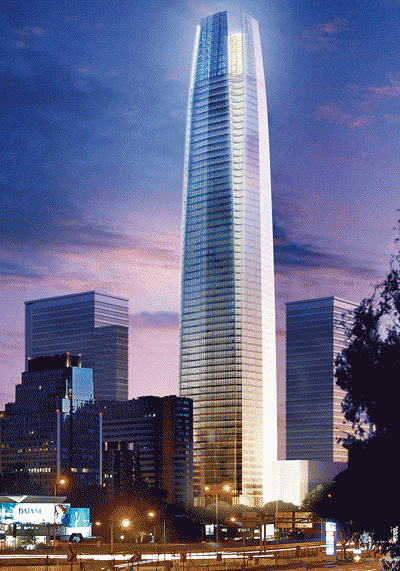

Il Costanera Center a Santiago, Cile, è alto 300 metri e ha una superficie di 280.000 metri quadrati. Il proprietario della torre è Cencosud.
Dati rapidi
La sfida: Raffreddare un grattacielo di 300 metri con acqua di fiume.
La soluzione: Per il sistema di free cooling e raffreddamento a condensatore d’acqua, Alfa Laval fornisce sei M30 con filtri a portata, ciascuno con ALF-40 nello stesso circuito. Per i rompipressione, Alfa Laval fornisce un totale di 16 grandi scambiatori di calore a piastre, T20 per design a pressione da 175Psi e 300Psi – ciascuno ottimizzato per le specifiche esigenze termiche di ogni livello di rottura. Per il sistema di riscaldamento e raffreddamento dell’acqua, Alfa Laval fornisce un totale di 31 scambiatori di calore medi TL10 e M10 nelle varie torri e aree.
Il risultato: Il primo sistema di raffreddamento di questo tipo in Sud America, nell’edificio più alto del continente.
