Eccellente resistenza alla corrosione e all’ossidazione

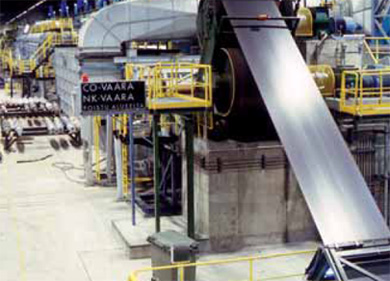

La produzione di acciaio inox presso Outokumpu Polarit Oy in Finlandia.

Outokumpu Polarit Oy dispone di quattro linee di decapaggio HF/HNO3 e necessitava di una batteria di scambiatori di calore per svolgere sia funzioni di riscaldamento che di raffreddamento in tutti gli impianti. Pertanto, nel 1993 Outokumpu ha deciso di testare lo scambiatore di calore a piastre in grafite Diabon F100 di Alfa Laval per il controllo della temperatura della linea di decapaggio n. 3. I risultati sono stati così positivi che Outokumpu ora dispone di un totale di 12 scambiatori di calore a piastre Diabon F100 che servono tutte e quattro le linee di decapaggio. Due unità servono ciascuna linea di decapaggio, con un’unità extra di riserva per ogni linea.

Jarmo Sivonen, responsabile dello sviluppo dei processi presso Outokumpu, conferma che è stata l’eccellente resistenza all’ossidazione del Diabon F100 a influenzare inizialmente la scelta dell’unità in grafite Alfa Laval. “Tuttavia, anche la facilità di manutenzione è stata un fattore importante,” aggiunge Sivonen. “Durante l’avviamento di una linea di decapaggio, grandi pezzi di gomma si sono staccati da uno dei rulli e si sono incastrati nella tubazione di ingresso dello scambiatore di calore. La prima volta che è successo, il tecnico dell’assistenza Alfa Laval ci ha aiutato, ma da allora il nostro reparto manutenzione riesce facilmente a svolgere il lavoro. A differenza dei blocchi di grafite e degli scambiatori di calore a fascio tubiero, la manutenzione del Diabon F100 è semplice, con facile accesso alle piastre e a tutte e quattro le connessioni sulla piastra del telaio.”

Outokumpu Polarit Oy

Outokumpu Polarit a Tornio produce annualmente 400.000 tonnellate di prodotti decapati e ricotti. L’azienda fa parte del gruppo Outokumpu, un gruppo versatile nel settore dei metalli che opera a livello mondiale. Le sue attività si concentrano sulla produzione di metalli di base, acciaio inox, prodotti in rame e tecnologia. Outokumpu opera in 30 paesi e impiega circa 14.000 persone.

Lo scambiatore di calore a piastre in grafite

Alfa Laval ha sviluppato lo scambiatore di calore a piastre in grafite per l’uso con fluidi normalmente troppo corrosivi per le varie leghe metalliche, in collaborazione con SGL Carbon GmbH di Meitingen, Germania. È una variante dello scambiatore di calore a piastre tradizionale, con piastre in due qualità di grafite resistenti alla corrosione: Diabon F100 o NS1. Diabon NS1 è una grafite di alta qualità impregnata con resina sintetica, densa, con una struttura porosa fine e uniformemente distribuita. È lo stesso materiale utilizzato nei blocchi di grafite e negli scambiatori di calore a fascio tubiero in grafite ed è adatto per l’uso con fluidi corrosivi fino a 160°C (320°F).

Diabon F100 è un materiale composito di grafite legato con fluoroplastica, con proprietà superficiali uniche. Nel Diabon F100, la grafite è incapsulata in un legante PVDF che resiste meglio ai fluidi ossidanti rispetto alla normale grafite impregnata con resina sintetica.

Questo offre:

• Bassa tendenza all’incrostazione. Il contenuto di PVDF garantisce una superficie liscia e non adesiva che, in combinazione con il profilo corrugato delle piastre, aumenta la turbolenza e minimizza l’incrostazione
• Eccellente resistenza alla corrosione
• Proprietà di trasferimento termico eccezionali
• Deformazione plastica minima. Il materiale fluoroplastico mantiene la sua forma anche sotto pressione
• Impermeabilità. Il materiale è assolutamente impermeabile alla maggior parte dei fluidi
• Struttura robusta e affidabilità. A differenza dei tubi e dei blocchi di grafite impregnati con resina sintetica, le piastre Diabon F100 sono forti e resistenti alle crepe
• Prezzo ragionevole. Rispetto ad alternative come i blocchi di grafite, le unità in grafite Diabon F100 offrono costi di capitale e di manutenzione inferiori
