Cartiera per il riciclo riduce i costi energetici di un terzo; utilizza scambiatori di calore a spirale per recuperare in modo efficiente il calore dall’acqua bianca.
MRC, uno dei maggiori consumatori di energia del Mississippi, doveva ridurre i costi energetici. Dopo aver escluso gli scambiatori a fascio tubiero per la difficoltà di pulizia, ha scelto tre scambiatori di calore a spirale, efficienti e adatti a fluidi con fibre. Il sistema di recupero del calore con questi scambiatori ha permesso a MRC di ridurre i costi energetici di un terzo.
DATA 2026-02-04Gli scambiatori di calore a spirale vengono utilizzati per trasferire calore tra l’acqua bianca e l’acqua di cartiera. Quando l’acqua bianca calda attraversa gli scambiatori, preriscalda l’acqua di cartiera più fredda. Quest’ultima verrà poi impiegata come fonte di calore in altre parti dell’impianto. Utilizzando quindi l’acqua bianca “gratuita” come sorgente termica, MRC riesce a ridurre la quantità (e il costo) di vapore necessaria per riscaldare ulteriormente l’acqua di cartiera fino alla temperatura finale desiderata. Il raffreddamento simultaneo dell’acqua bianca è inoltre vantaggioso per il processo di produzione della polpa: la temperatura più bassa facilita la rimozione delle impurità dalla polpa grezza nelle successive fasi di disinchiostrazione.

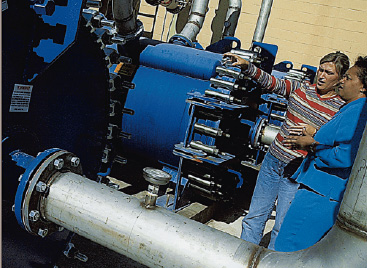

MRC dispone di tre scambiatori di calore a spirale nel proprio sistema di recupero del calore. Due unità da 426 m2 (1.400 ft2) sono state installate e messe in servizio a gennaio 2001, mentre una terza unità identica è stata installata a ottobre 2001. Normalmente, due scambiatori di calore a spirale operano in parallelo, mentre il terzo rimane in stand-by. Lo scopo dell’unità di riserva è consentire a MRC di mantenere la piena capacità operativa ogni volta che uno dei tre scambiatori deve essere fermato per la pulizia. Ad oggi, tuttavia, più di un anno dopo, l’unità di riserva non è mai stata utilizzata, poiché le due unità in funzione non hanno richiesto alcuna apertura o pulizia. Tanya Richardson, Process Manager di MRC, afferma: “Questi scambiatori di calore a spirale sono fantastici! Continuano a funzionare senza alcun calo di prestazioni termiche o idrauliche. Abbiamo avviato le due unità originali più di un anno fa e non abbiamo dovuto eseguire alcun tipo di manutenzione. Grazie al maggiore recupero di calore ottenuto con questi scambiatori, la nostra azienda è riuscita a ridurre il consumo energetico di un terzo. Abbiamo inoltre ottenuto notevoli risparmi sui costi operativi, poiché gli scambiatori non hanno richiesto manutenzione né fermate. Siamo completamente soddisfatti delle prestazioni di queste unità.”
Prodotti
La soluzione universale per il trasferimento di calore. Compattezza e design autopulente rendono gli scambiatori di calore a spirale Alfa Laval estremamente versatili. Ideali per tutto, dai fluidi sporchi alla condensazione in alto vuoto.
Scambiatori di calore a spirale
Vantaggi
- Un profondo incrocio di temperatura è possibile grazie alla lunga lunghezza termica e al flusso completamente controcorrente.
- Il design a canale singolo massimizza la velocità e la turbolenza del fluido, riducendo al minimo l’incrostazione.
- Il design a canale singolo impedisce anche il bypass del fluido, eliminando la possibile perdita di superficie di scambio termico.
- La distanza tra i canali caldo e freddo può essere variata indipendentemente per adattarsi alla concentrazione e alla dimensione di fibre/particelle nel fluido.
- L’“effetto autopulente” si verifica quando si accumulano solidi nel canale, riducendo la sezione trasversale e aumentando la velocità del fluido. Questo aumento localizzato della velocità crea un effetto di pulizia.
- La pulizia in loco (CIP) può essere efficace poiché il design a canale singolo garantisce che l’agente chimico attivo raggiunga qualsiasi superficie incrostata. L’esperienza ha dimostrato che la CIP può persino sostituire la pulizia meccanica, a seconda della gravità e del tipo di incrostazione.
- Il design compatto ma aperto dei canali semplifica la pulizia meccanica, se quella chimica non fosse efficace. Svitando e rimuovendo il coperchio si accede completamente al canale caldo o freddo, che può essere pulito efficacemente con un getto d’acqua ad alta pressione.
Voce del cliente
Questi scambiatori di calore a spirale sono fantastici! Continuano a funzionare senza alcun calo delle prestazioni termiche e idrauliche! Abbiamo avviato le due unità originali più di un anno fa e non abbiamo dovuto eseguire alcun tipo di manutenzione su di esse.
Tanya Richardson,
Process Manager
