DuraCirc® Aseptic

Alfa Laval DuraCirc® Aseptic è una pompa a pistoni circonferenziali rivoluzionaria, da impiegare nelle applicazioni asettiche. Il prodotto offre il perfetto equilibrio in termini di durata, affidabilità, efficienza elevata e prestazioni igieniche superiori. Combinata a un'ampia gamma di portate, pressioni e capacità di flusso, nonché a una manutenzione senza problemi, la pompa DuraCirc® Aseptic mantiene i processi attivi e funzionanti.

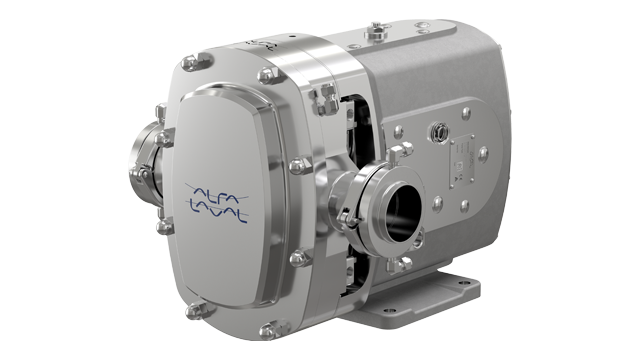

DuraCirc Aseptic Version Pump Angle 640x360

Mai più compromessi: la migliore pompa della categoria è garanzia di prestazioni superiori, igiene impeccabile e semplicità di manutenzione

  • Ottimizzata per un'elevata efficienza volumetrica, favorisce una selezione conveniente della pompa e garantisce l'elevata qualità del prodotto
  • Progettata all'insegna dell'igiene, è conforme agli standard globali, inclusi EHEDG e 3-A
  • Funzionamento affidabile e a lungo termine grazie alla costruzione interamente in acciaio inossidabile, durevole, robusta e resistente
  • Facile da riparare e mantenere, grazie a parti di ricambio completamente intercambiabili
  • La pompa è veramente asettica e permette creare, su qualsiasi interfaccia, una barriera al vapore tra il fluido del prodotto e l'atmosfera esterna

Le prestazioni della pompa, l'attenzione per l'igiene e la facilità di manutenzione sono essenziali per i processi igienici. Alle pompe a pistoni circonferenziali (CPP) Alfa Laval DuraCirc® Aseptic non manca nulla: una solida progettazione studiata all'insegna dell'elevata efficienza volumetrica, conformità agli standard EHEDG e 3-A, manutenzione semplice e rapida. La pompa DuraCirc® Aseptic è progettata per applicazioni di processo asettico nell'industria lattiero-casearia, alimentare e delle bevande, principalmente per imballaggi in cui è richiesta una durata di conservazione prolungata.

Per una scelta conveniente della pompa, ne sono disponibili cinque modelli diversi, ciascuno in grado di raggiungere fino a 103 m3/h (453 gpm) e pressioni fino a 25 bar (363 psi).

Le pompe semplificano la manutenzione in termini di complessità e tempo grazie alle caratteristiche intuitive, tra cui la tenuta meccanica singola a regolazione automatica, il caricamento frontale, lo spessoramento esterno e il lubrificante unico a lunga durata.


Progettata all'insegna della durata, dell'affidabilità e dell'efficienza
per alzare ulteriormente l'asticella delle prestazioni



Prestazioni eccezionali

Progettata con giochi della testa della pompa ravvicinati, la pompa DuraCirc® Aseptic ottimizza l'efficienza volumetrica della pompa e la resa del processo. I cinque modelli offrono un'ampia gamma di prestazioni con capacità di portata che raggiungono fino a 103 m3/ora (453 gpm) e pressioni di esercizio fino a 25 bar (363 psi). Ciò rende ottimale il dimensionamento della pompa e la sua selezione, riducendo i costi di capitale e aumentando la flessibilità del processo.



Basate su un progetto robusto e affidabile, le caratteristiche della pompa DuraCirc® Aseptic includono:

  • Geometria avanzata della porta e della testa della pompa, che fornisce una caratteristica NPSHr molto bassa. Ciò riduce significativamente il rischio di cavitazione, mantiene l'integrità della pompa e del fluido e offre una maggiore flessibilità del processo nelle applicazioni più complesse
  • Cuscinetti a lunga durata e altamente resistenti per il sostegno degli alberi rigidi posti all'interno di una robusta scatola ingranaggi in acciaio inossidabile, con riduzione del movimento dell'albero e giochi ravvicinati della testa della pompa. Ciò crea un contatto minimo con la testa della pompa e mantiene il tempo di attività del processo
  • Una tenuta modulare, che ne semplifica la conversione senza richiedere rilavorazioni o ulteriori alloggiamenti a filo, dovrebbe favorire l'applicazione di processo
  • Una porta retrofit opzionale, DuraCirc® Uni-Fit, consente la sostituzione semplice e diretta delle pompe a pistoni circonferenziali esistenti di Alfa Laval e altri produttori, senza richiedere la modifica delle tubazioni nei sistemi di processo esistenti.



Soddisfa in modo sicuro i requisiti igienici del settore,
assicurando l'integrità dei processi
e la qualità del prodotto.



Igiene superiore

La pompa DuraCirc® Aseptic, interamente in acciaio inossidabile, è certificata per essere conforme agli standard di igiene globali, inclusi EHEDG e 3-A. A differenza delle pompe a pistoni circonferenziali di altri produttori, la pompa DuraCirc® Aseptic assicura una pulizia eccellente e un'elevata efficienza volumetrica.



Le caratteristiche elencate di seguito contribuiscono a ridurre il rischio di contaminazioni:

  • Elastomeri profilati conformi alle norme FDA e a compressione predefinita che vengono a contatto con il prodotto, eliminando così fessure e zone morte
  • Una robusta scatola ingranaggi con cuscinetti altamente resistenti posizionati in modo ottimale per sostenere alberi di diametro largo e ridurre al minimo il rischio di contaminazione del fluido
  • Una costruzione interamente in acciaio inossidabile per il lavaggio igienico, a garanzia di un ambiente più pulito
  • Lubrificante per scatola ingranaggi approvato dalla FDA a lunga durata
  • Capacità di creare una barriera di vapore su tutte le interfacce di fluido/atmosfera, inclusi il coperchio anteriore, le porte e le tenute meccaniche


Le innovative caratteristiche di progettazione rendono la manutenzione
semplice e rapida, aumentando il tempo di attività delle operazioni



Servizio di assistenza più semplice

La pompa aumenta il tempo di attività del processo e rende la manutenzione più semplice e rapida, grazie a caratteristiche di progettazione innovative DuraCirc® Aseptic. Le procedure di manutenzione standard possono essere eseguite in modo semplice e rapido, senza necessità di smontare la scatola ingranaggi, di rilavorare i componenti o di eseguire complesse procedure di rigenerazione della pompa.



Le caratteristiche includono:

  • Tenuta meccanica singola a regolazione automatica e a caricamento frontale per la sostituzione rapida della tenuta sul posto, senza necessità di rimuovere la pompa dalla linea di processo
  • Sostituzione semplice e rapida dei rotori o della relativa scatola, nell'improbabile caso che sia necessaria la sostituzione
  • Spessoramento esterno facilmente accessibile all'esterno della camera pompante e non all'interno della scatola ingranaggi
  • Parti di ricambio completamente intercambiabili
  • Cuscinetti a lunga durata resistenti per decine di migliaia di ore di funzionamento
  • Un solo lubrificante per scatola ingranaggi a lunga durata approvato dalla FDA con un intervallo di sostituzione esteso di 3.000 ore

.

Brochure DuraCirc® Aseptic

Scopri come la pompa DuraCirc® Aseptic offre prestazioni eccellenti, igiene superiore e manutenzione semplificata.

Alfa Laval DuraCirc brochure 360x640
.

Monitoraggio facile per le pompe igieniche

Alfa Laval CM tiene traccia le condizioni operative

Alfa Laval CM Connect  vignette 640x360

Come funziona:

.

La costruzione della pompa DuraCirc® Aseptic presenta due rotori, all'interno di una camera pompante, dove ciascun rotore è posto su un albero tenuto rigidamente in posizione all'interno di una scatola ingranaggi. I due rotori sono sincronizzati tramite ingranaggi nell'apposita scatola la quale, combinata a uno spessoramento, evita il contatto tra rotore e camera pompante. L'azionamento del rotore/albero è assicurato dal motore elettrico a ingranaggi.

A causa del gioco ravvicinato interno nella camera pompante, la rotazione dei rotori della pompa genera continuamente un vuoto parziale nella porta di aspirazione della pompa mentre i rotori si disaccoppiano. Il risultato è un calo di pressione localizzato, che consente al fluido di entrare nella pompa. Il fluido viene quindi trasportato intorno al canale dalle alette del rotore. La pressione generata quando le alette del rotore si riaccoppiano spinge il fluido fuori dalla porta di scarico della pompa.



DuraCirc Pump Exploded Cut away 640x360
