OptiLobe

Le pompe rotative a lobi OptiLobe Alfa Laval rappresentano un'alternativa economica per applicazioni generali che richiedono un trattamento delicato del prodotto e una manutenzione semplice. Versatili, affidabili ed efficienti dal punto di vista energetico, queste igieniche pompe volumetriche positive ottimizzano sia la flessibilità dei processi che l'affidabilità operativa.

Optilobe rotary lobe pump

Design igienico e delicato con una conveniente semplicità

  • Pompa igienica ed economica
  • Qualità del prodotto ottimale grazie a un funzionamento delicato con basso fattore di taglio
  • Design robusto per una lunga durata operativa
  • Manutenzione semplice grazie alle guarnizioni a regolazione automatica e caricamento frontale
  • Basso costo totale di esercizio

Affidatevi alle pompe rotative a lobi Alfa Laval OptiLobe in acciaio inossidabile e resistenti alla corrosione per massimizzare la flessibilità del processo, minimizzare il rischio di contaminazione e facilitare il lavaggio. Progettate per l'uso nei settori alimentare, lattiero-caseario, delle bevande e prodotti per la casa e l'igiene personale, queste pompe volumetriche positive sono conformi alle direttive CE e agli standard igienici EHEDG, 3-A e FDA.

Tecnologia pompa OptiLobe

Approfittate di queste caratteristiche tecnologiche che consentono alle pompe rotative a lobi OptiLobe Alfa Laval di valorizzare i tuoi processi.

  • Una solida piattaforma, un design avanzato delle tenute e cuscinetti per applicazioni gravose e di lunga durata contribuiscono ad aumentare i tempi di attività e ad avere una maggiore produttività.
  • Le guarnizioni a regolazione automatica e caricamento frontale con le superfici di tenuta a contatto con il fluido assicurano eccezionali possibilità di pulizia e lubrificazione e aumentano la durata della guarnizione.
  • Il supporto albero è costituito da un rigido alloggiamento dei cuscinetti monopezzo e cuscinetti a rulli conici L10 per applicazioni gravose con una durata minima di 20.000 ore. Ciò contribuisce a stabilizzare il bloccaggio dell'albero e ad avere un carico più bilanciato, riducendo così il rischio di contatto del corpo pompa e diminuendo al contempo la necessità di manutenzione e aumentando il tempo di attività.
  • Coperchi anteriori di riscaldamento/raffreddamento per processi come soluzioni zuccherine, burro e margarina, marmellate, creme per il corpo, gel e lozioni, in cui i prodotti tendono a solidificarsi a basse temperature.

Servizi di Assistenza

Lo spessoramento impostato in fabbrica facilita il cambio del rotore senza necessità di regolazione o risincronizzazione. La sostituzione delle parti, quando richiesta, è inoltre semplificata, i componenti ad alta precisione sono intercambiabili per pompe della stessa dimensione.

Modelli disponibili

Le pompe rotative a lobi OptiLobe sono disponibili con 10 diversi movimenti del corpo pompa in base a cinque diversi moduli della scatola ingranaggi, portate fino a 77 m3/h, pressioni differenziali fino a 8 bar, temperature del fluido fino a 130°C e dimensioni della porta da 25 a 100 mm di diametro.

Opzioni

Coperchi anteriori di riscaldamento/raffreddamento per processi in cui i prodotti tendono ad indurirsi a basse temperature.

Costruzione

Le pompe rotative a lobi Alfa Laval sono pompe volumetriche positive con camera fluido, coperchio della camera fluido, rotori, dadi dei rotori, alberi, scatola ingranaggi e tenute meccaniche ed elastomeri. Le pompe funzionano senza parti interne a contatto nel corpo pompa.

OptiLobe può essere fornita sia come pompa con solo albero o montata su un basamento completo di giunto, protezione, motoriduttore e carenatura per una facile installazione plug-and-play.

I materiali standard di costruzione sono in acciaio inossidabile 316L per tutte le parti a contatto con il liquido, tutti gli esterni in acciaio inossidabile ed EPDM per tutti gli elastomeri a contatto con il prodotto. Le tenute meccaniche EasyFit sono a caricamento anteriore e i componenti della macchina ad alta precisione sono interscambiabili per pompe della stessa dimensione.

Inoltre, Alfa Laval produce tutte le parti della pompa, compresa la camera fluido e i rotori ad alta precisione. Ciò facilita la manutenzione e garantisce la completa intercambiabilità dei pezzi di ricambio.

.

Semplicità al massimo livello

La semplicità di installazione, utilizzo e manutenzione è il tratto distintivo della OptiLobe, la pompa a lobi rotativi base di Alfa Laval. Il montaggio universale, con bocche di ingresso e uscita in posizione verticale o orizzontale, rende l’installazione estremamente semplice.

Il funzionamento è altrettanto intuitivo e affidabile grazie alla robusta costruzione del riduttore. Le tenute frontali intercambiabili consentono un accesso rapido per ispezione o sostituzione, senza smontare le tubazioni.

Qualità del prodotto garantita

La OptiLobe assicura un trasferimento fluido e delicato del prodotto, con bassa pulsazione, basso taglio e ridotta rumorosità. È adatta alla maggior parte delle applicazioni generiche e compatibile con i processi CIP (Cleaning-in-Place).

Basso costo totale di proprietà

Oltre a ridurre l’investimento iniziale, la OptiLobe abbassa anche il costo totale di proprietà. Il design semplice, robusto e a bassa manutenzione garantisce un rapido ritorno sull’investimento.

Costruzione robusta

La OptiLobe è dotata di un riduttore resistente con alberi rinforzati, sistemi di bloccaggio a coppia e cuscinetti a rulli conici su tutta la struttura. Questo assicura un funzionamento affidabile e riduce la necessità di manutenzione.

Catalogo Close at Hand

Close at hand brochure



Il catalogo dei prodotti per dispositivi igienici "Close at hand" comprende schede prodotto, collegamenti ad animazioni, brochure e listini a scopo di ordinazione.

Trova un prodotto Alfa Laval

Portale CAD








Il portale CAD Alfa Laval è una piattaforma essenziale per scaricare informazioni dettagliate sui prodotti, disegni 2D e modelli di prodotti 3D.

Visita il portale CAD



Visita l'Application & Innovation Centre



Application and Innovation Centre_Kolding_Customer test centre_640x340x2.png

Vuoi identificare l'attrezzatura ottimale per il lavoro e scoprire risparmi tangibili prima di decidere di aggiornarla? Nell'Alfa Laval Application & Innovation Centre è possibile fare proprio questo.

Scopri di più

Optimize™ by Alfa Laval




Optimize™ by Alfa Laval potenzia i tuoi processi esistenti e ti consente di risparmiare fino al 90% di acqua, energia e sostanze chimiche con investimenti ridotti e senza rischi.



Leggi di più

.

Come funziona:

Principio di funzionamento

Un sistema di ingranaggi all’interno del riduttore della pompa aziona i rotori e garantisce la sincronizzazione precisa dei rotori trilobati.

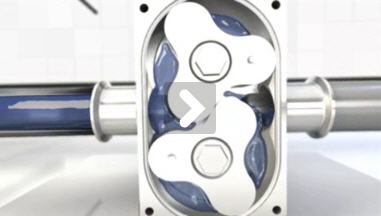

OptiLobe – Come funziona

Il movimento dei rotori controrotanti crea un parziale vuoto che consente alla pressione atmosferica (o a una pressione esterna) di spingere il fluido all’interno della camera della pompa.
Man mano che i rotori ruotano, si forma una cavità in espansione che si riempie di fluido. Quando le pale si separano, ogni spazio crea una cavità. Quando le pale si riavvicinano, la cavità si riduce e il fluido viene spinto verso la bocca di uscita.

Costruzione

Le pompe a lobi rotativi Alfa Laval sono pompe volumetriche dotate di corpo pompa, coperchio, rotori, dadi dei rotori, alberi, riduttore, tenute degli alberi ed elastomeri. Le pompe funzionano senza contatto interno tra le parti nella testata della pompa.

La OptiLobe può essere fornita come pompa ad albero nudo oppure montata su una piastra base completa di giunto, protezione, motoriduttore e carter per un’installazione plug-and-play semplice e veloce.

I materiali standard di costruzione includono acciaio inox 316L per tutte le parti a contatto con il prodotto, acciaio inox per l’esterno e EPDM per tutti gli elastomeri a contatto con il prodotto. Le tenute EasyFit sono completamente frontali e intercambiabili.

Inoltre, Alfa Laval produce internamente tutte le parti della pompa, inclusi corpo e rotori ad alta precisione, facilitando la manutenzione e garantendo l’intercambiabilità completa dei ricambi.

Gamma di pompe

Le pompe a lobi rotativi OptiLobe sono disponibili in sei diverse capacità della testata, basate su tre moduli di riduttore. Offrono portate fino a 48 m³/h, pressioni differenziali fino a 8 bar, temperature fino a 130°C e attacchi da 40 a 80 mm di diametro.
