Valvola a sfera SBV per applicazioni sanitarie
La valvola a sfera igienica Alfa Laval SBV è progettata con un diametro di passaggio uguale a quello della tubazione. Il design a passaggio totale, senza restrizioni e con perdita di pressione minima, la rende ideale per liquidi viscosi o con particolato. Perfetta anche per sistemi di pigging: riduce gli scarti e ottimizza le prestazioni dell’impianto.
Valvola a sfera igienica con design a passaggio totale (full-bore) che consente flusso pieno con perdita di pressione minima
- Prestazioni affidabili a passaggio totale, soprattutto nei sistemi di pigging
- Design igienico compatto e semplice
- Funzionamento versatile con comando automatico o manuale
- Robusta e resistente al colpo d’ariete
- Facile da pulire (riempitore cavità opzionale o pulizia della cavità)
La valvola Alfa Laval SBV è ideale come valvola igienica di processo nei settori lattiero-caseario, alimentare, bevande, birrario, chimico e in molti altri. La valvola a sfera Alfa Laval offre prestazioni affidabili a passaggio totale nelle applicazioni igieniche.
Come funziona
Costruzione
La valvola a sfera igienica Alfa Laval SBV è composta da: corpo valvola, due flange, sedi valvola in PTFE, sfera, gruppo stelo e, a scelta, una maniglia per l’azionamento manuale oppure un coperchio (bonnet) e un attuatore pneumatico per l’azionamento automatico. Per ispezione e manutenzione rapide, la valvola si monta e si smonta facilmente tramite le viti delle flange con estremità saldata.
Principio di funzionamento
Una sfera lavorata con precisione, dotata di un foro (passaggio/apertura), è posizionata all’interno del corpo valvola tra due flange e due sedi in PTFE.
Opzioni
- Maniglia a quarto di giro per azionamento manuale oppure attuatore pneumatico per azionamento automatico
- Staffa per il montaggio di sensori induttivi di prossimità
- Unità di rilevamento e controllo valvola ThinkTop®
- Raccordi secondo lo standard richiesto (ISO o DIN)
- Sedi valvola incapsulate in PTFE
- Connessioni per la pulizia delle sedi valvola
- O-ring in NBR, Q (silicone), FPM (Viton)
Servizi di Assistenza
Il nostro servizio dedicato Global Service Network fornisce ricambi e assistenza tecnica specializzata ovunque e in qualsiasi momento. Assicurando maggiori livelli di operatività, disponibilità e ottimizzazione, offriamo al cliente tutta la tranquillità necessaria e un elevato ritorno sull'investimento. Possiamo collaborare per integrare i nostri servizi in un Contratto per i servizi di assistenza Alfa Laval per garantire un'operatività regolare e senza problemi.
Scopri di più sulla nostra offerta di servizi Risoluzione Problemi
Parti di ricambio Supporto tecnico
Ricerca numero seriale Certificazione
Contattaci per eventuali richieste o domande.
Visita l'Application & Innovation Centre
Vuoi identificare l'attrezzatura ottimale per il lavoro e scoprire risparmi tangibili prima di decidere di aggiornarla? Nell'Alfa Laval Application & Innovation Centre è possibile fare proprio questo.
Optimize™ by Alfa Laval
Optimize™ by Alfa Laval potenzia i tuoi processi esistenti e ti consente di risparmiare fino al 90% di acqua, energia e sostanze chimiche con investimenti ridotti e senza rischi.
Trova i prodotti che stai cercando
Il Catalogo Prodotti digitale Alfa Laval rende semplice trovare e selezionare i prodotti di cui hai bisogno. Quando richiedi un preventivo, il catalogo elencherà i partner Alfa Laval nella tua regione – e potrai inviare la richiesta direttamente.
Prestazioni affidabili a passaggio totale
Le valvole a sfera igieniche Alfa Laval (SBV) sono valvole a passaggio totale (full-bore) che garantiscono un controllo on/off con una perdita di pressione minima. L’apertura della valvola mantiene un diametro costante pari a quello della tubazione, permettendo ai fluidi di scorrere liberamente quando la valvola è aperta. La restrizione di flusso è paragonabile a quella di un tubo diritto. Questo rende le SBV adatte a:
- Gestire fluidi viscosi o contenenti particelle solide, semisolide o abrasive
- Impieghi in cui il pigging delle linee di processo è un fattore determinante
- Applicazioni che richiedono un trattamento delicato del prodotto
- Applicazioni CIP
- Comando automatico o manuale
Per la massima versatilità, le SBV Alfa Laval possono essere fornite con azionamento manuale o automatico.
Azionamento manuale: le SBV sono dotate di maniglie in acciaio inox a quarto di giro, che bloccano meccanicamente la valvola in posizione aperta o chiusa.

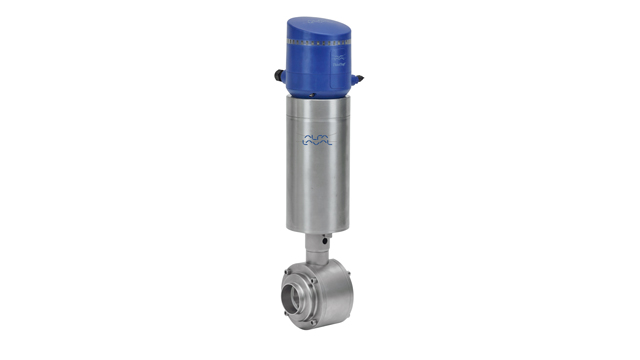

Azionamento automatico: le SBV utilizzano attuatori pneumatici standard, esenti da manutenzione. Le valvole attuate vengono fornite come normalmente chiuse (NC) e controllate da remoto tramite aria compressa; possono però essere facilmente riconfigurate come normalmente aperte (NO). Gli attuatori possono essere equipaggiati con unità di rilevamento e controllo Alfa Laval ThinkTop. Sono inoltre disponibili sensori induttivi di prossimità e relativa staffa di montaggio come optional.
Design compatto e semplice della valvola a sfera
Facili da integrare in quasi qualsiasi linea di processo, le SBV Alfa Laval adottano un design a sfera flottante semplice, che garantisce una tenuta ermetica e consente il movimento assiale impedendo al contempo la rotazione. Sono resistenti al colpo d’ariete e completamente insensibili agli shock di pressione nelle tubazioni.
Gli anelli di tenuta a molla, autoregolanti, assicurano una tenuta dello stelo estremamente affidabile. Le SBV con comando automatico sono dotate di fori di ispezione nel coperchio (bonnet) per facilitare il controllo della tenuta dello stelo.
Valvole a sfera facili da manutenere
Il design valvola in tre pezzi, con pochi componenti in movimento, consente un accesso semplice a tutte le parti, rendendo la manutenzione rapida e agevole. Le sedi valvola in PTFE, resistenti, contribuiscono ad allungare gli intervalli di manutenzione. Non sono necessari utensili speciali.
Gamma di valvole a sfera igieniche
La gamma Alfa Laval di valvole a sfera igieniche comprende due modelli standard.
- SBV con maniglia manuale o comando automatico per applicazioni con pressioni di esercizio fino a 16 bar e temperature fino a 150°C, e dove è richiesto l’uso di sistemi di pigging.
- Valvole a sfera Tri-Clover® per applicazioni che richiedono flusso pieno con turbolenza minima e ridotta perdita di pressione. È disponibile una sede incapsulata opzionale per applicazioni in cui è importante ridurre il rischio di possibile intrappolamento del prodotto.
Per maggiori informazioni, consultare la Documentazione.
Risparmia acqua con ThinkTop
Fai qualcosa di positivo per l’ambiente e risparmia fino al 95% di liquido CIP durante la pulizia delle valvole. Innovazioni come le unità di rilevamento e controllo ThinkTop permettono un uso più efficiente delle risorse, garantendo al contempo l’igiene dei processi. Aggiungi ThinkTop alle tue valvole per ottimizzare i tuoi processi.
Parte di un’ampia gamma di valvole
Alfa Laval offre una gamma completa di valvole destinate ad applicazioni igieniche nei settori dairy, food, beverage, home care, personal care, biotechnology e pharmaceuticals.
