Compabloc

Con oltre 30.000 unità utilizzate in impieghi gravosi in tutto il mondo, Compabloc è la soluzione migliore nel campo dello scambio termico. La costruzione con saldatura a laser è garanzia di affidabilità superiore negli impieghi che richiedono l'uso di supporti aggressivi a temperature e pressioni elevate. Compabloc garantisce inoltre un'efficienza termica 3-5 volte superiore rispetto alle soluzioni a fascio tubiero tradizionali, grazie a un design più compatto che agevola l'installazione e la manutenzione.

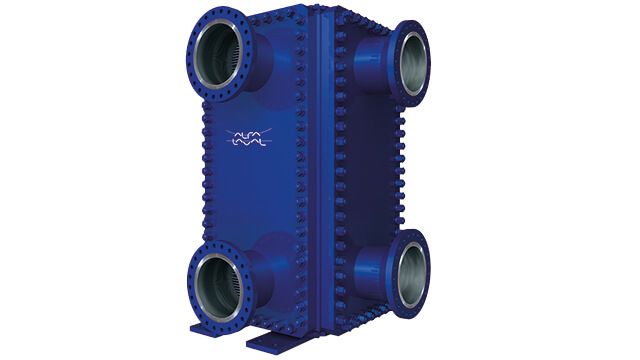

Alfa Laval Compabloc welded plate heat exchanger

Scopri come migliorare la sostenibilità

  • Combinando uno scambio termico superiore e incrostazioni minime, è possibile ottenere un'efficienza termica eccezionale e un ottimo risparmio energetico
  • Flussi asimmetrici gestiti con facilità con configurazioni flessibili del flusso
  • La possibilità di incrociare temperature diverse in una sola unità favorisce il recupero dell'energia riducendo i costi e migliorando incredibilmente le prestazioni del processo
  • L'unità può essere pulita meccanicamente al 100% e non presenta fessure che possono causare problemi di corrosione
  • Le piastre saldate a laser sono garanzia di affidabilità assoluta

Le unità Compabloc di Alfa Laval rappresentano la soluzione ideale per uno scambio termico efficiente in impieghi che richiedono l'uso di supporti complessi a temperature o pressioni estreme. Possono inoltre contare sul supporto dell'unico fornitore a vantare una profonda conoscenza del processo e una rete globale di esperti qualificati. Tecnologia affidabile e consumi energetici contenuti, oltre a un partner su cui poter contare a lungo. Ecco come migliorare la sostenibilità.

Service for Compabloc

Check out our many service offerings as well as our useful tips on how to keep your Compabloc in tip top condition.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky
.

Incontra i nostri esperti

Migliora la sostenibilità

Il professionista dello scambio termico

Il giusto supporto per migliorare la sostenibilità

Improving sustainability with welded solutions

6 motivi per scegliere un professionista

Affidabilità provata

Le persone scelgono le unità Compabloc di Alfa Laval per una sola semplice ragione. Funzionano e le oltre 30.000 unità consegnate ne sono la prova. Le nostre soluzioni tecniche e produttive testate e collaudate sono garanzia di affidabilità e lunga durata. Molte unità Compabloc in uso da anni offrono tuttora prestazioni eccellenti.

Una soluzione per migliorare la sostenibilità

L'elevata efficienza termica delle unità Compabloc è garanzia di un maggior recupero di calore, di un minor consumo di combustibile da parte della caldaia e di emissioni di CO2 ridotte se impiegate per il recupero del calore.

Manutenzione semplificata per prestazioni superiori

Grazie a incrostazioni minime, le unità Compabloc vantano una minor frequenza di pulizia rispetto agli scambiatori di calore tradizionali, riducendo i costi di manutenzione per l'intera durata. Compabloc è inoltre l'unico scambiatore di calore saldato in cui i canali, freddo e caldo, possono essere puliti completamente con un getto d'acqua, ottenendo prestazioni superiori ad ogni lavaggio.

Maggiore produzione e costi di installazione ridotti

I colli di bottiglia correlati al riscaldamento o al raffreddamento possono spesso essere risolti con scambiatori di calore più efficienti. Le dimensioni compatte delle unità Compabloc consentono di ottenere prestazioni ottimali nello stesso spazio o di rendere disponibile maggior spazio per altre attrezzature. Tutto questo si traduce anche in costi di installazione inferiori.

Rientro del capitale investito in pochi mesi

Combinando un'elevata efficienza energetica e costi di installazione e manutenzione ridotti, le unità Compabloc consentono di rientrare del capitale investito in tempi più brevi rispetto ad altre tecnologie, come gli scambiatori di calore a fascio tubiero o altri tipi di scambiatori a piastre saldati. L'attrezzatura spesso si ripaga nel giro di pochi mesi.

Pronto per qualsiasi impiego

Compabloc è disponibile in un'ampia gamma di dimensioni ed è personalizzabile in base alle specifiche condizioni di installazione e utilizzo. Può essere realizzato in quasi tutti i materiali che possano essere pressati e saldati.

Applicazioni

Lavori di condensazione

Il breve percorso del flusso e l'ampia area del flusso trasversale di Compabloc assicurano un basso calo di pressione e un'efficienza elevata, rendendolo ideale per i lavori di condensazione. Le elevate velocità di scambio termico e la minima formazione di incrostazioni rendono Compabloc la scelta migliore per un'efficienza superiore e prestazioni costanti nel tempo. Compabloc svolge i lavori di condensazione con un'efficienza 2-4 volte superiore rispetto alle soluzioni tradizionali. Il vapore entra dalla parte superiore dell'unità e si condensa sulle piastre fredde passando attraverso al pacco piastre, quindi la condensa fuoriesce dalla parte inferiore. Se il vapore contiene gas non condensabili, Alfa Laval può progettare una disposizione a due passaggi sul lato condensazione per separare gas e liquido all'interno di Compabloc, eliminando così la necessità di un'unità di separazione. La condensazione avviene principalmente durante il primo passaggio. Il sub-raffreddamento dei gas non condensabili avviene invece durante il secondo passaggio, quando viene anche eliminata la nebbia.

Industrial pipes with blue sky and white clouds

Applicazioni di raffreddamento e riscaldamento liquido-liquido

Raggiungendo un'efficienza 3-5 volte superiore a quella garantita dai modelli a fascio tubiero, Compabloc è uno scambiatore di calore liquido-liquido ideale (riscaldatore, raffreddatore o scambiatore). Grazie alla capacità di operare con incroci di temperature in una singola unità e a una temperatura di approccio prossima a 3 °C (5,4 °F), Compabloc favorisce in modo significativo il risparmio energetico. Compabloc è inoltre in grado di gestire con facilità flussi asimmetrici grazie a una configurazione flessibile del flusso. Poiché questa unità leggera viene installata in verticale, i problemi di installazione possono essere risolti all'istante.

Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant

Compabloc come ribollitore

L'efficienza termica elevata, le dimensioni compatte, le incrostazioni minime e la facilità di pulizia rendono il modello Compabloc il ribollitore perfetto. Può essere utilizzato come termosifone o come ribollitore a circolazione forzata. Compabloc favorisce l'aumento della capacità del ribollitore, offrendo una capacità doppia rispetto a uno scambiatore di calore tradizionale di dimensioni analoghe e riducendo i costi di installazione della torre di distillazione. Le dimensioni compatte comportano un volume di ritenzione e tempi di residenza molto bassi rispetto a uno scambiatore di calore tradizionale, riducendo la degradazione termica del fluido. Tutto questo si traduce in un avvio più rapido del processo, con costi inferiori nel caso di fluidi di processo non conformi alle specifiche.

industrial open/closing wheel and pipes

Come funziona:

.

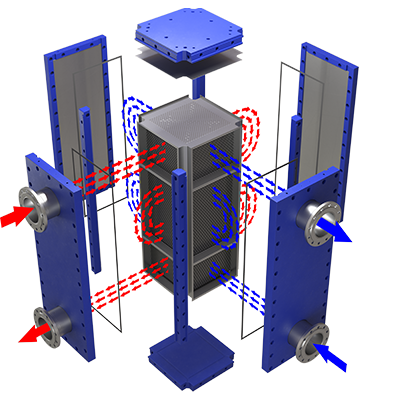

Compabloc - Exploded view

Ogni unità Compabloc è costruita intorno a un gruppo di piastre di scambio termico corrugate in acciaio inox o altri materiali resistenti alla corrosione, saldate a laser in modo alternato per formare dei canali.

I flussi caldo e freddo scorrono attraverso canali alternati. Le piastre corrugate causano un'elevata turbolenza che migliora l'efficienza dello scambio termico in un'area di scambio ridotta del 50-80% rispetto agli scambiatori a fascio tubiero di categoria analoga. La turbolenza del flusso riduce inoltre la formazione di incrostazioni. Il design a piastre unico delle unità Compabloc elimina le zone morte nello scambiatore di calore.

I due flussi dell'unità Compabloc possono essere configurati come singolo passaggio o come più passaggi utilizzando deflettori. Il numero di passaggi sui lati freddo e caldo può essere scelto in modo indipendente, rendendo possibile l'ottimizzazione dello scambio termico anche in presenza di grandi differenze tra le portate sui diversi lati. Grazie all'elevata flessibilità, l'unità Compabloc è sempre ottimizzata per l'esatto impiego a cui è stata destinata. I deflettori devono supportare il vuoto assoluto e possono essere ridisposti se le condizioni di progettazione dovessero cambiare.

Le unità Compabloc presentano un flusso controcorrente e possono operare con un programma di incroci di temperature (in una singola unità), con una temperatura di approccio prossima a 3°C (5,4°F), ottimizzando il recupero dell'energia. Le dimensioni e il peso ridotti rendono possibile l'installazione di un'unità Compabloc in qualsiasi luogo, ad esempio in cima a colonne di distillazione o sospese da strutture di supporto.

Compabloc - Condensatore monofase

Compabloc - Condensatore bifase

Compabloc liquido-liquido

Compabloc ribollitore
