LabStak
Alfa Laval offre una gamma versatile di moduli LabStak™ a piastre per test su piccola scala direttamente in impianto. Compatibili con tutte le membrane piane RO, NF, UF e MF Alfa Laval, forniscono dati precisi per valutare la fattibilità della filtrazione cross-flow. Consentono di progettare e scalare in modo efficiente, ottimizzare linee produttive e cogliere nuove opportunità, con il supporto dell’esperienza Alfa Laval.
Sperimenta test di membrane efficienti con Alfa Laval
- Screening rapido e affidabile nel tuo laboratorio per risposte precise già nelle prime fasi del processo
- Lo stesso design è utilizzato sia per apparecchiature su piccola scala che industriali, per uno scale-up senza problemi
- Testa più tipi di membrane in un’unica unità e ottimizza le prove con sostituzione rapida e semplice delle membrane
- Monitora il comportamento cross-flow tramite una piastra trasparente per controllo visivo
- Tutti i componenti sono conformi alle normative FDA ed ECC per uso sicuro in alimentare e farmaceutico
Dati accurati e supporto esperto per validare le tue idee
Ottenere risultati precisi e prestazioni ottimizzate per applicazioni innovative è oggi più semplice che mai grazie alla gamma completa di moduli e unità da laboratorio LabStak™ Alfa Laval, progettati per test pratici direttamente presso il tuo impianto.
Per prove più avanzate e analisi approfondite, il Membrane and Application Development Test Centre Alfa Laval di Nakskov, Danimarca, offre l’ambiente ideale per passare dalla sperimentazione all’implementazione su larga scala. In entrambi i casi, puoi contare sulla consulenza di processo e sul supporto ai test di membrane degli esperti Alfa Laval.
Soluzioni Alfa Laval per test di laboratorio sulla filtrazione
Per individuare la soluzione più efficace, è consigliabile sperimentare su piccola scala nelle fasi iniziali. I moduli a piastre e telai LabStak™ permettono di verificare la fattibilità del processo, generare dati chiave per lo scale-up (come temperatura, pressione e velocità di cross-flow) e ottimizzare le linee produttive esistenti. Le unità portatili di test a membrana Alfa Laval consentono inoltre ai team R&D di sviluppare processi su piccola scala per prodotti ad alto valore o a basso volume, favorendo l’innovazione rapida e accelerando i risultati della ricerca. Scopri di più sulle unità di test di laboratorio Alfa Laval M10, M20, M37/38 e M39 L/H qui sotto.

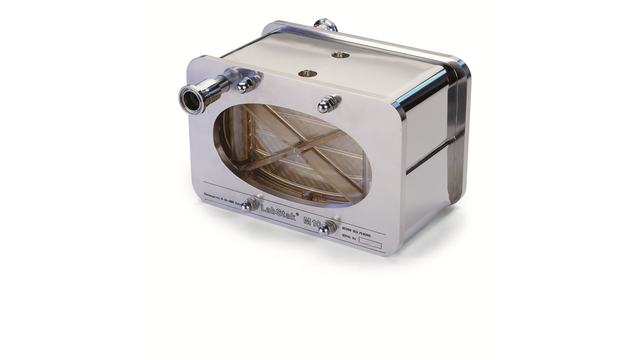

LabStak™ M10Il modulo LabStak™ M10 è il più piccolo e compatto tra le unità Alfa Laval per la filtrazione a membrana cross-flow. Ideale per scopi didattici e per attività di ricerca e sviluppo quando occorre eseguire test iniziali con membrane piane di ultrafiltrazione e microfiltrazione. |

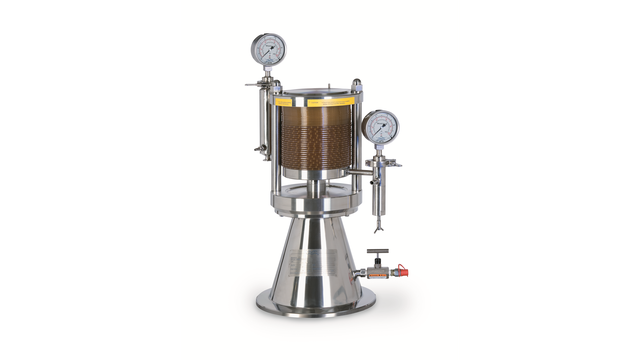

LabStak™ M20Il modulo LabStak™ M20 Alfa Laval è una unità di test a piastre flessibile per testare tutte le membrane piane RO, NF, UF e MF, ideale per ricerca e sviluppo, controllo qualità, ottimizzazione di impianti pilota e scale-up. Con l’alloggiamento opzionale M20-2.5” è facilmente convertibile anche per test su membrane a spirale. |

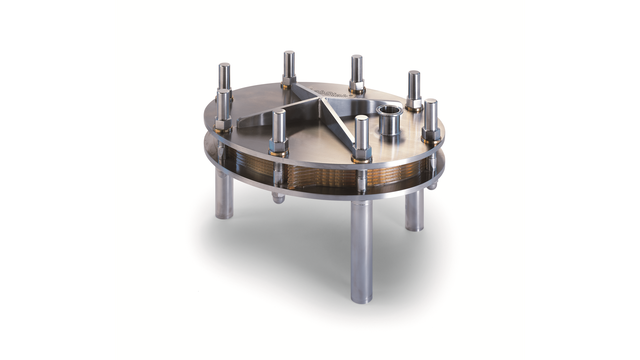

LabStak™ M37/38Il modulo LabStak™ M37/38 Alfa Laval è una unità di test a piastre flessibile per processi di ultrafiltrazione e microfiltrazione, utilizzando le stesse piastre di supporto e membrane piane dei moduli di filtrazione a membrana su larga scala. Set di piastre opzionali permettono di gestire alimentazioni con viscosità o contenuto di solidi variabili. |

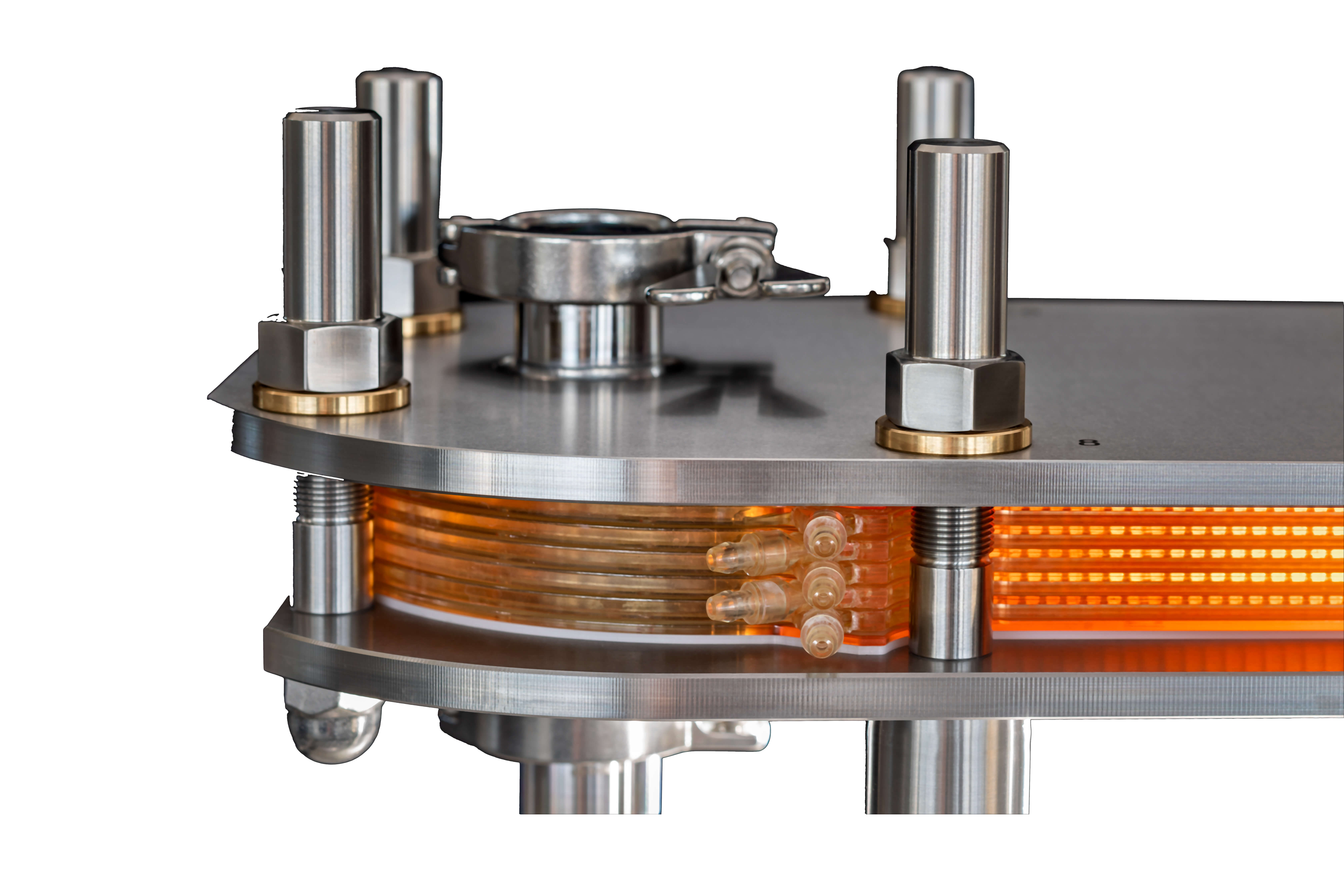

LabStak™ M39 L/HIl modulo LabStak™ M39 Alfa Laval è progettato per ultrafiltrazione e microfiltrazione di prodotti altamente viscosi e brodi di fermentazione, offrendo dinamiche di flusso ottimizzate, basso consumo energetico e pressione stabile per applicazioni in biotecnologia, farmaceutico, alimentare e beverage. Set di piastre opzionali per diverse viscosità dei liquidi. |
Come funzionano le unità di test per la filtrazione Alfa Laval?
La nostra gamma di moduli LabStak™ si basa su un design unico a piastre e telai, con modelli di varie dimensioni: M10, M20, M37, M38 e M39. La capacità liquida dei moduli LabStak™ varia da soli 57 ml di volume di test nel modulo M10 fino a 3 litri nel modulo M39H. È possibile testare tutti i processi di filtrazione: osmosi inversa, nanofiltrazione, ultrafiltrazione e microfiltrazione.
Il modulo a piastre e telai Alfa Laval è progettato con canali aperti che attraversano la superficie della membrana, consentendo al flusso di alimentazione/retentato di scorrere uniformemente lungo il modulo. Questo garantisce tassi di taglio costanti e condizioni di cross-flow controllate, fondamentali per mantenere le prestazioni della membrana e prevenire il fouling.
La membrana è supportata meccanicamente da piastre cave rigide con numerose fessure che permettono al permeato di raccogliersi e uscire dal modulo tramite tubi di raccolta. I moduli a piastre e telai utilizzano la membrana stessa, insieme ad anelli o strisce di bloccaggio, per sigillare il feed/retentato e impedire la miscelazione nei canali del permeato, evitando anche eventuali perdite dallo stack di piastre.

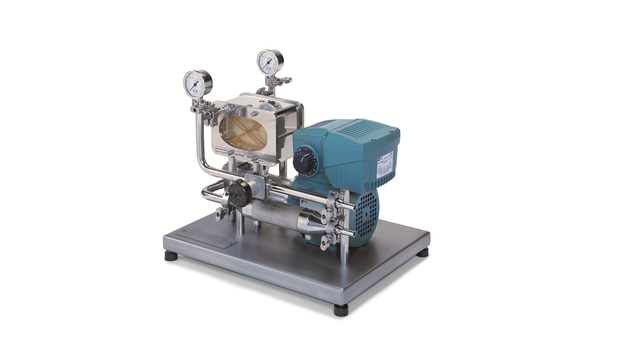

Alfa Laval LabStak™ M10 e LabUnit M10Con una superficie di membrana di soli 336 cm², il modulo M10 è il più compatto della gamma LabStak™ Alfa Laval, ideale per i primi test. Il design semplice e robusto assicura risultati affidabili e facilità d’uso, dando ai team R&D la sicurezza di esplorare nuovi processi, ottimizzare parametri e avviare lo scale-up senza complessità. È possibile installare e valutare due membrane contemporaneamente per accelerare lo screening iniziale. La LabUnit M10 integra il modulo con pompa, valvole, scambiatore di calore e strumentazione. |

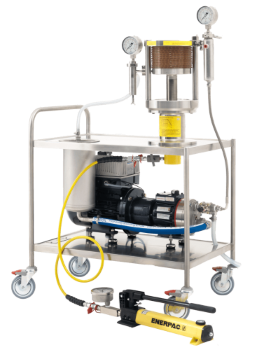

Alfa Laval LabStak™ M20 e LabUnit M20Il modulo M20 è la scelta ideale se servono risultati affidabili e riproducibili. Flessibile, permette di regolare facilmente la superficie di membrana da 0,036 a 0,72 m² senza attrezzi speciali. Progettato per condizioni di ricerca impegnative, tollera alte temperature e pressioni ed è compatibile con tutte le membrane piane Alfa Laval. La TestUnit M20 è un sistema integrato su carrello con tutti i componenti essenziali, perfetto per università, istituti tecnici, impianti pilota e laboratori avanzati. |

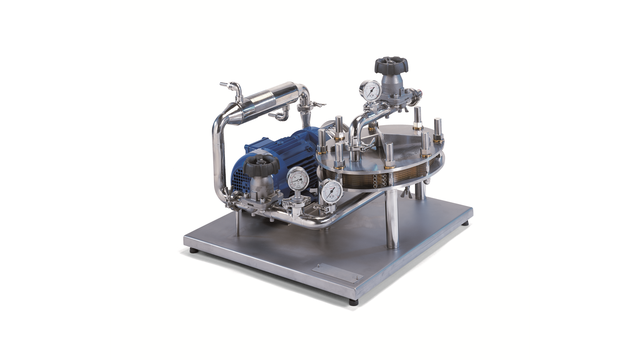

Alfa Laval LabStak™ M37/M38 e LabUnit M37/38Minimizza i costi senza compromettere l’efficienza. Il modulo M37/38 è ideale per sviluppo di processo, scale-up, test di membrane, controllo qualità o produzione su piccola scala. Utilizza le stesse piastre e membrane dei sistemi industriali, garantendo risultati affidabili. Design flessibile per scambio rapido delle membrane UF/MF e collegamento diretto a impianti industriali. Altezza canali regolabile, test simultaneo fino a 7 membrane, temperatura fino a 80°C, area membrana da 0,11 a 1,05 m². Tutti i componenti sono conformi a FDA ed EEC. |

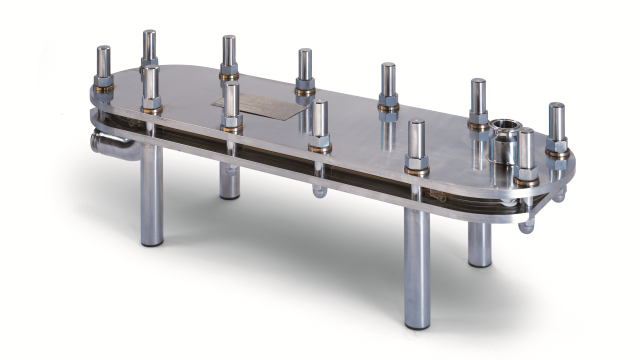

Alfa Laval LabStak™ M39 L/H e LabUnit M20Il modulo M39L/H è molto usato in biotech, farmaceutico, alimentare e beverage. Area membrana flessibile da 0,2 a 1,0 m², progettato per dinamiche di flusso ottimizzate, basso consumo energetico e pressione stabile. Piastre di diverse altezze per ottimizzare flusso e pressione: M39L per liquidi a bassa/media viscosità, M39H per liquidi ad alta viscosità. Testa fino a 5 membrane diverse in parallelo, risparmiando tempo e risorse nell’ottimizzazione dei processi. Il modulo M39 L/H è integrato nel sistema Alfa Laval PilotUnit Multi |
Need help with your membrane testing?
With Alfa Laval’s expertise, you gain reliable insights that drive efficiency and innovation in your operations.
