Spirale MF

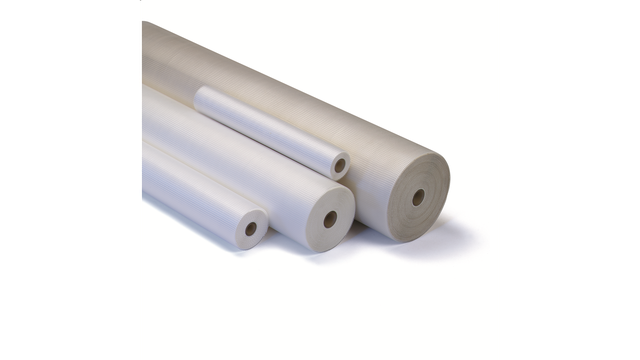

The microfiltration spiral membranes from Alfa Laval are based on a unique construction of polypropylene support material in a sanitary full-fit design that provides optimum cleaning conditions. The spiral membranes are available with different microfiltration membrane types and in different combinations of length, diameter and feed spacer size
Alfa Laval microfiltration (MF) spiral membranes are extremely cost-effective to operate, largely as the result of the low energy consumption involved. They also have the advantage of eliminating the frequent replacement and disposal of the cartridges and other consumables used in traditional dead-end filtration.
Alfa Laval microfiltration spiral membranes are extremely durable, with service lives that can extend over more than five years.
Microfiltration is used on feed streams where the aim is to remove small-diameter dispersed solids such as bacteria, fat and oil globules without affecting the balance of the components dissolved within the stream.
Alfa Laval offers two series of microfiltration spiral membranes with different pore sizes and flux properties. The membrane materials are either polysulphone polymer or fluoro polymer based on polypropylene support material.
MFG series
The MFG microfiltration spiral membrane is made of polysulphone polymer. The spiral membrane is avaiable in the types MFG1 and MFG2 with pore sizes of 0.1 µm and 0.2 µm respectively.
MFP series
The MFP microfiltration spiral membrane is made of fluoro polymer. This spiral membrane is available in type MFP2 having a pore size of 0.2 µm and MFP5 and MFP8 with pore sizes of 0.5 µm and 0.8 µm respectively.
Benefits
- cost-effective operation due to low energy consumption
- long life time compared to traditional dead-end filtration
- cover a broad spectrum of flux properties and pore sizes
- available in different combinations of length, diameter and spacer size
- sanitary design with all materials in compliance with EU Regulation (EC) 1935/2004, EU Regulation 10/2011 and FDA regulations (CFR) Title 21
- same membrane types available as both flat sheet membranes and spiral membranes
- suitable for extensive range of processes
- manufactured by Alfa Laval's own membrane centre
Come funziona:
La tecnologia di base alla filtrazione a membrana consiste nell’utilizzare una membrana semipermeabile per separare un liquido in due flussi distinti.
Il pompaggio del liquido sulla superficie della membrana crea una pressione positiva attraverso la membrana, che consente il passaggio dei componenti più piccoli della porosità della membrana, formando il permeato.
I componenti più grandi della dimensione dei pori non possono attraversare la membrana e rimangono nel flusso chiamato retentato. La superficie della membrana a spirale è mantenuta libera da ostruzioni grazie alla forza del flusso liquido che si muove parallelamente alla superficie della membrana.
Filtrazione efficiente con membrane a spirale
Una membrana a spirale è composta da diversi "involucri" di membrana, ciascuno formato da due fogli di membrana separati da una rete distanziatrice per il permeato, incollati a un tubo centrale di raccolta del permeato.
Tra ogni coppia di involucri è presente un distanziatore che crea il canale di alimentazione, permettendo al flusso di attraversare la lunghezza della membrana a spirale, mentre il permeato che passa attraverso la membrana entra nell’involucro e scorre in modo spirale verso il tubo di raccolta del permeato.
Rosso = Alimentazione/Retentato
Verde = Permeato
