Alfa Laval - MAB

MAB

Purificazione o chiarificazione di oli minerali utilizzati negli impianti marini e nelle centrali elettriche (combustibili e lubrificanti).

centrifugal separator

Il separatore centrifugo MAB è ideale per la purificazione o chiarificazione di oli minerali.

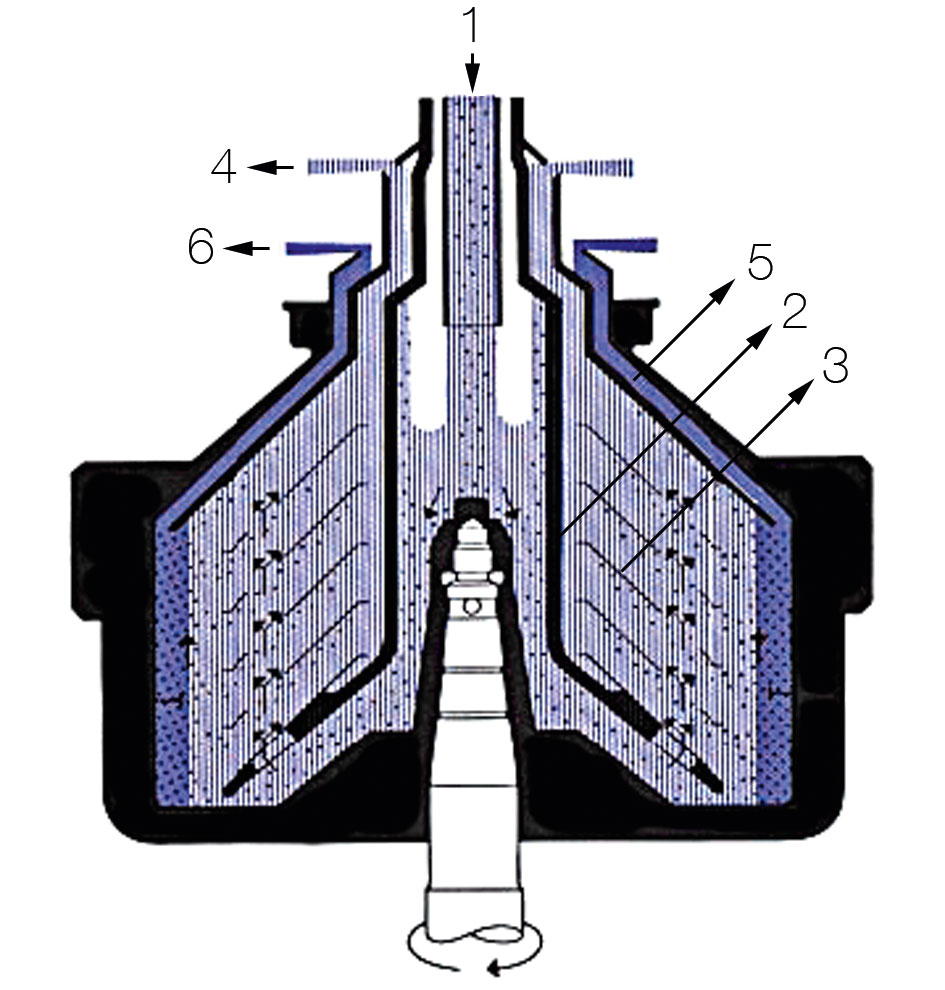

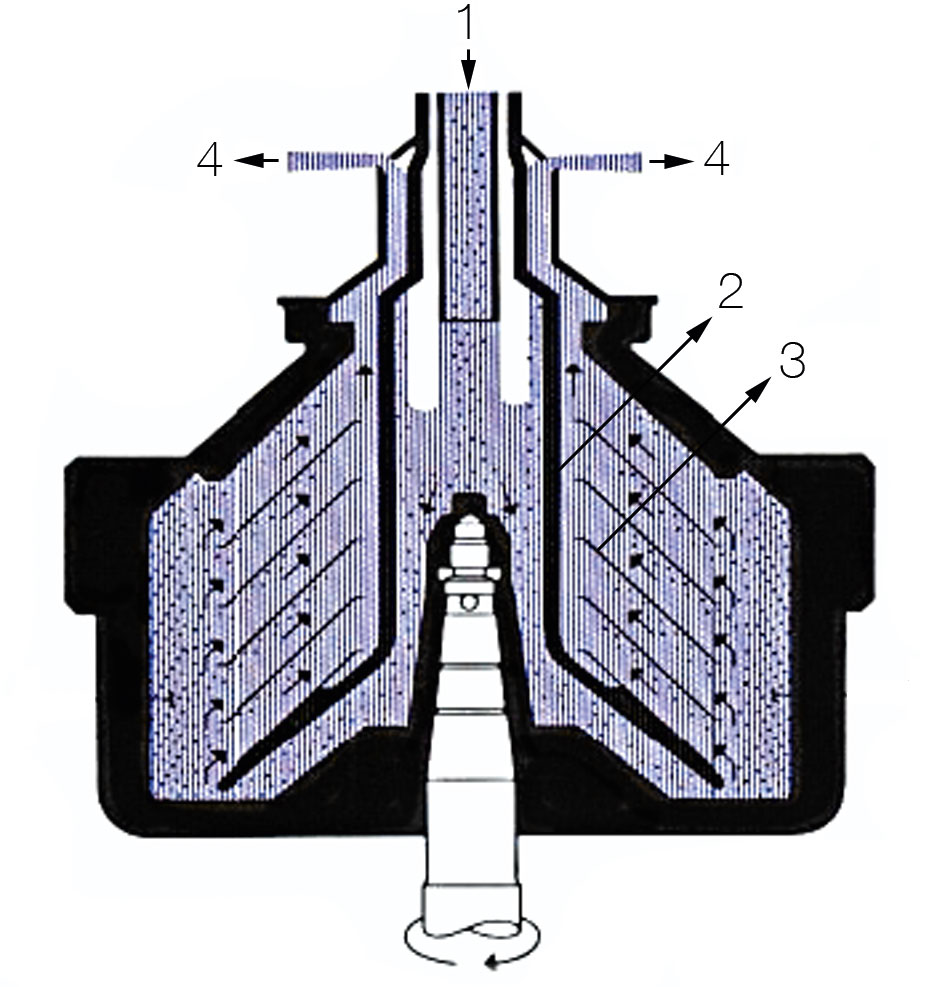

La separazione avviene all’interno di un tamburo per il trattenimento dei solidi che può essere predisposto per il funzionamento in modalità chiarificazione o purificazione. In entrambi i casi, l’olio contaminato viene alimentato all’interno del separatore dal centro, e viene separato sotto l’azione della forza centrifuga nelle sue varie fasi, la più pesante delle quali (sedimenti e acqua) viene spinta esternamente verso la periferia del tamburo. L’accumulo dei sedimenti viene rimosso periodicamente dal tamburo con un'azione manuale.

Installazione

L’olio viene pompato, riscaldato e separato come mostrato nella figura. Una tenuta a battente liquido installata nel tamburo del separatore impedisce la fuoriuscita dell’olio attraverso l’uscita dell’acqua. In caso di rottura della guarnizione, si attiva un dispositivo di allarme. Nelle sale macchine non presidiate da personale, i segnali vengono trasmessi a una centralina remota. In caso di rottura della guarnizione, la valvola a tre vie chiude l’alimentazione dell’olio e questo viene rimesso in circolo in attesa che il guasto venga riparato.

Attrezzatura base

  • Dispositivo di ingresso olio sporco.
  • Dispositivo di uscita olio pulito con vetro spia.
  • Tubo di scarico dell’uscita acqua.
  • Ingresso acqua della tenuta a battente liquido.
  • Serie di dischi di gravità.
  • Componenti del chiarificatore: collare di scarico, disco superiore senza collo e disco inferiore senza fori.
  • Indicatore del numero dei giri.
  • Kit di supporti elastici.
  • Kit di ricambi standard.
  • Pompa integrata di tipo a ingranaggi (pompa ad azione combinata di alimentazione/scarico).

Attrezzatura supplementare

  • Motore elettrico.
  • Avviatore.
  • Kit di utensili.
  • Serie di ricambi aggiuntivi per assistenza nel lungo periodo.
  • Raccordi flessibili.
  • Preriscaldatore.
  • Dispositivo di allarme per rottura della tenuta a battente liquido.

Come funziona:

Design standard

Il separatore a trattenimento di solidi è costituito da una struttura che nella parte inferiore contiene un albero di trasmissione orizzontale con frizione e freno, un ingranaggio elicoidale, e un albero del tamburo verticale. L’ingranaggio elicoidale è posto in un bagno d’olio.

Il tamburo è montato sulla parte superiore dell'albero, nello spazio formato dalla parte superiore del fusto e dalla copertura del fusto, in cui sono installati anche i sistemidi alimentazione e scarico. La copertura del tamburo è incernierata in modo da facilitare l’accesso per la pulizia del tamburo, del tipo a dischi
con pareti piene.
