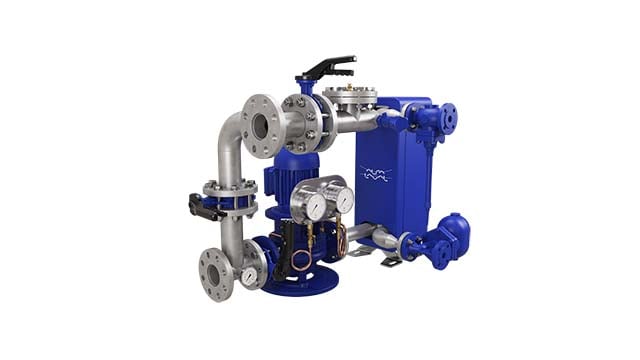

HWL - Hot water loop

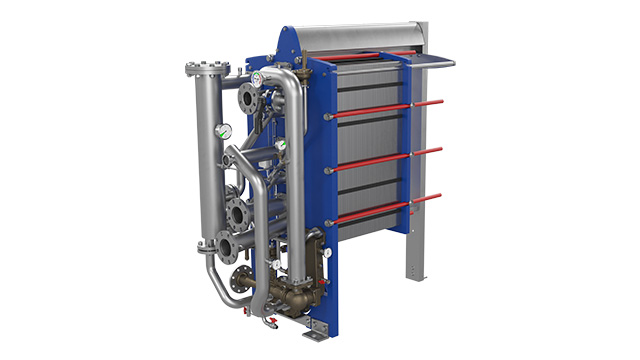

L’Alfa Laval Hot Water Loop è un sistema riscaldato a vapore progettato per fornire riscaldamento efficiente e affidabile per generazione di acqua dolce, preriscaldo dei motori diesel e altre applicazioni. Sulle navi in cui la temperatura dell’acqua di giacca è instabile o insufficiente, l’HWL assicura una fornitura di acqua calda costante, ottimizzando le prestazioni di sistemi come i generatori di acqua dolce Alfa Laval AQUA Blue e AQUA Blue E2.
Vantaggi principali del sistema HWL hot water loop
- Efficienza energetica – Basso consumo elettrico (0,5–12 kW) grazie al bypass sulla pompa acqua calda e al motore IE3.
- Design modulare – Tre ambiti di fornitura configurabili permettono installazione flessibile, ingombro ridotto e potenziali risparmi di CAPEX.
- Generazione di acqua dolce ottimizzata – Il controllo automatico della temperatura assicura funzionamento stabile e massimo uptime.
- Tempi di avviamento ridotti – il preriscaldo efficiente elimina le regolazioni manuali e accelera l’avvio dei motori diesel.
Con il suo design modulare e il funzionamento automatico, l’Alfa Laval HWL – Hot Water Loop offre elevata affidabilità ed efficienza energetica. È una soluzione intelligente e scalabile per navi moderne e altre applicazioni in cui è critico mantenere un riscaldamento costante.
Scopri le sue funzionalità e i relativi benefici per migliorare le prestazioni del sistema, ridurre la complessità operativa e supportare l’efficienza a lungo termine.
Funzionalità che garantiscono un flusso costante di acqua calda
| Bypass prima della pompa acqua calda Il bypass sulla linea prima della pompa mantiene il flusso continuo quando l’HWL non è in funzione, garantendo stabilità al sistema. |
Circuiti fluido separati I circuiti isolati permettono l’uso sia dell’acqua di giacca sia del vapore, offrendo un’integrazione flessibile con le fonti energetiche esistenti. |
Design modulare del sistema Il design modulare con tre ambiti di fornitura consente di adattarsi facilmente ai diversi layout nave, riducendo la complessità d’installazione. |
| Funzionamento automatico Mantiene costante la temperatura senza regolazioni manuali, migliorando la produzione di acqua dolce e riducendo il carico di lavoro dell’operatore. |
Scambiatore a piastre rinforzate full-flow Garantisce uno scambio termico efficiente e un avviamento rapido del sistema. |
Motore elettrico IE3 Il motore IE3 della pompa acqua calda assicura prestazioni affidabili con basso consumo energetico. |
Come funziona
L’Alfa Laval HWL – Hot Water Loop utilizza il vapore per riscaldare l’acqua all’interno del circuito. Una valvola di regolazione del vapore modula il flusso in base al set point del controllore di temperatura montato sulla linea di uscita dell’acqua calda.
Una pompa dedicata dell’acqua calda garantisce la circolazione costante attraverso lo scambiatore a piastre rinforzate HWL, consentendo il ricircolo anche quando il motore è a basso carico o fermo. Questa pompa deve essere in funzione quando il sistema viene usato per il preriscaldo motore.
Un collegamento con flangia cieca permette un’integrazione flessibile con diverse applicazioni di riscaldamento o preriscaldo.
Esempi di configurazione
- Produzione di acqua dolce utilizzando calore motore (acqua di giacca) e vapore
- Preriscaldo motore e produzione di acqua dolce utilizzando vapore
- Preriscaldo motore con vapore
- Produzione di acqua dolce con vapore

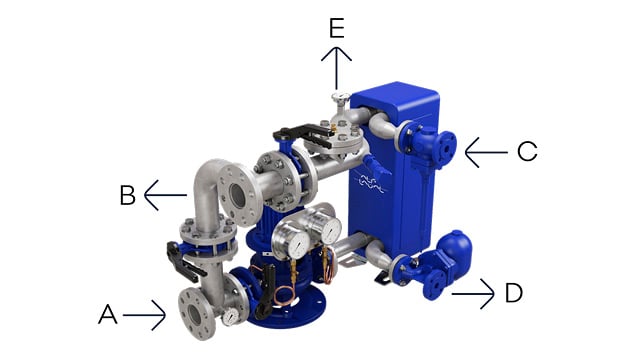

HWL – Hot Water Loop con sistema opzionale di scambio termico completo di pompa e valvola di by‑pass.
A. Ingresso acqua calda
B. Uscita acqua calda
C. Ingresso vapore
D. Uscita condensa
E. Connessione per preriscaldo
