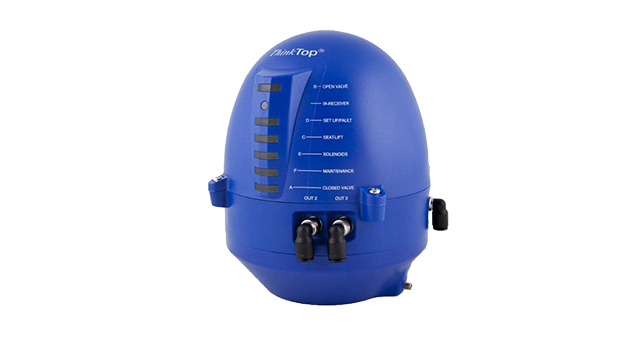

ThinkTop®

Come funzionaThinkTop® DeviceNet?

Principio di funzionamento

Il sistema di sensori rileva con precisione il movimento dello stelo della valvola e la posizione della valvola in ogni momento, con un’accuratezza di ± 0,1 mm grazie ai sensori a microchip. Per individuare la posizione attuale della valvola, i chip all’interno della scheda sensori calcolano l’angolo tra il campo magnetico assiale prodotto da un perno di indicazione montato sullo stelo. Le valvole a solenoide ricevono segnali dal sistema PLC per attivare o disattivare la valvola pneumatica, trasmettendo poi segnali di feedback che indicano fino a quattro posizioni e condizioni della valvola al PLC. Nell’unità di controllo, fino a tre elettrovalvole convertono fisicamente l’aria compressa in energia meccanica per attivare o disattivare l’attuatore pneumatico. Ogni unità di controllo si adatta a qualsiasi valvola igienica Alfa Laval e offre una banda di tolleranza per prevenire contaminazioni e guasti, eliminando la necessità di ri-regolare i sensori e aumentando la produttività. I LED mostrano comodamente tutte le posizioni della valvola, l’attivazione delle elettrovalvole, la configurazione e le segnalazioni di guasto locale sull’unità di controllo.

Robusto e durevole

Progettato per funzionare praticamente in qualsiasi ambiente, ThinkTop® DeviceNet offre un sistema di rilevamento e controllo valvole robusto, durevole e affidabile. Il suo design igienico resiste a urti fisici, inquinamento, gelo, radiazioni UV e temperature fino a 85°C, supportando la produzione continua.
Completamente impermeabile e conforme agli standard IP66/IP67, ThinkTop® DeviceNet integra la tecnologia di ventilazione protettiva GORE™, che previene la condensazione e la penetrazione di polvere, acqua e altre particelle nella testa di controllo. La testa di controllo può quindi essere lavata con acqua o liquidi di pulizia senza rischiare le impostazioni importanti. Questo garantisce la massima igiene ed elimina efficacemente i problemi legati a corrosione e contaminazione esterna.

Il controllo standard delle valvole

ThinkTop® DeviceNet combina la qualità Alfa Laval con funzionalità standard per il rilevamento e il controllo automatizzato delle valvole sanitarie. ThinkTop® DeviceNet offre un design resistente e impermeabile, un design comprovato e intrinsecamente sicuro, un basso costo totale di proprietà ed è disponibile nelle versioni DeviceNet.

Automazione delle valvole robusta ed efficace

Il design affidabile e automatizzato di ThinkTop® DeviceNet contribuisce alla sicurezza dei processi:

• Sistema di sensori senza contatto, “set-and-forget”, con fino a tre elettrovalvole. Rileva sia la condizione che la posizione dello stelo della valvola con un’accuratezza di ± 0,1 mm. I parametri di configurazione sono memorizzati ma, per maggiore flessibilità e facilità d’uso, possono essere facilmente riprogrammati. Poiché i sensori a microchip sono integrati direttamente nella testa di controllo, sono meno sensibili agli effetti di temperatura, vibrazioni e shock di pressione.
• Banda di tolleranza. Non è richiesta alcuna regolazione manuale dei sensori di feedback. Le bande di tolleranza delle valvole, così come le bande di tolleranza con impostazione predefinita di ±5 mm per i parametri di configurazione, garantiscono affidabilità operativa su qualsiasi valvola sanitaria Alfa Laval ad azionamento pneumatico.
